11.3、SPSS高低图—零基础入门教程

SPSS（Statistical Package for the Social Sciences）是一种常用的统计分析软件，其中高低图（High-LowPlot）是其重要的可视化工具之一。通过SPSS的高低图功能，可以将数据以直观的方式呈现出来，帮助研究人员更好地理解和分析数据。高低图适用于展示连续变量的最高值和最低值之间的变化情况，可以比较不同时间点或条件下的数据范围。在SPSS中，可以选择不同的变量作为横轴和纵轴，设置不同的颜色和样式，以及添加标签和标题，从而定制化高低图的外观。通过SPSS的高低图功能，研究人员可以直观地观察和比较数据的范围变化，发现潜在的模式和趋势，为进一步的数据分析和决策提供有力支持。高低图在金融分析、股票市场、气象学等领域具有广泛的应用价值。

SPSS高低图

一、简单高低收盘

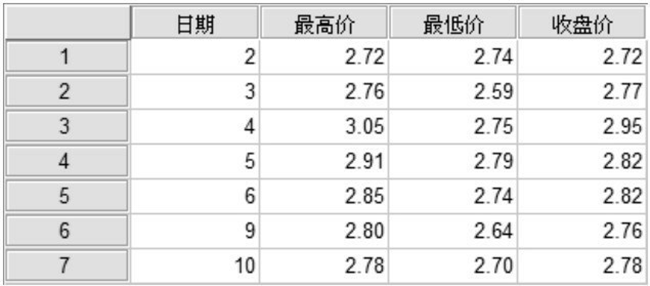

实例七：“data17-04.sav”数据文件是某月的股票A行情的统计数据， 如下图所示。现要求绘制该股票在本月的变量分组模式的简单高低收盘图。

数据文件：数据文件\Chapter17\data17-04.sav

视频文件：视频文件\Chapter17\高低图．avi

（1）打开“data17-04.sav”数据文件，选择“ 图形” →“ 旧对话框” →“ 高低图” ，弹出“ 高-低图”对话框，如下图所示。各项含义如下：

●    简单高低关闭：即简单高低收盘图，表示单位时间内某种现象最高值、最低值和收盘值。它适用于股票、期货等。它可以说明每天最高、最低和收盘价。

●    简单范围条形：即简单极差图，表明单位时间内某种现象最高值和最低值。它与简单高低收盘图的区别是省去了收盘值。

●    聚类高低关闭：即分组高低收盘图，表明在单位时间内两个或两个以上现象的最高值、最低值和收盘值。

●    复式范围条形：即分组极差图，表示在单位时间内两个或两个以上现象的最高值和最低值。

●    差别面积：即距限曲线图，表示两个现象在同一时间内相互变化对比关系的线性统计图。

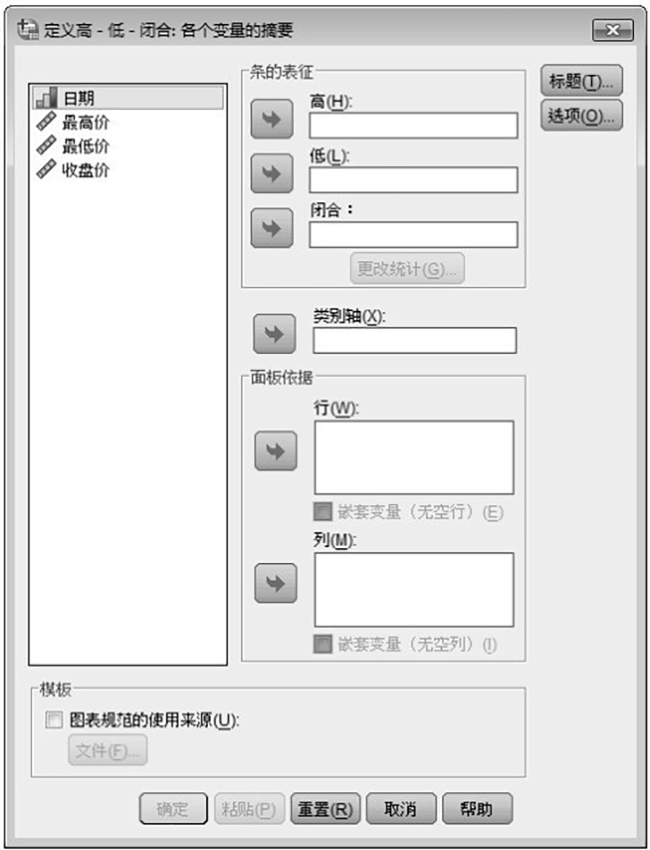

（2）选中“ 简单高低关闭”和“各个变量的摘要” ，单击按钮， 弹出“ 定义高-低- 闭合：各个变量的摘要”对话框，如下图所示，该对话框与“ 定义简单条形图：个案组摘要”对话框基本相似，仅“面积的表征”选框不一样。其中的“ 高”是指最高值；“低”指最低值；“ 闭合”是指现象结束（如收盘）时的值。

（3）选中“最高价”变量，单击按钮，将其选入“ 高”框内；选中“最低价”变量，单击按钮，将其选入“低”框内；选中“ 收盘价”变量，单击按钮，将其选入“ 闭合”框内；选中“ 日期” ，单击按钮，将其选入“类别轴”框内。

（4）完成所有设置，单击按钮执行命令。

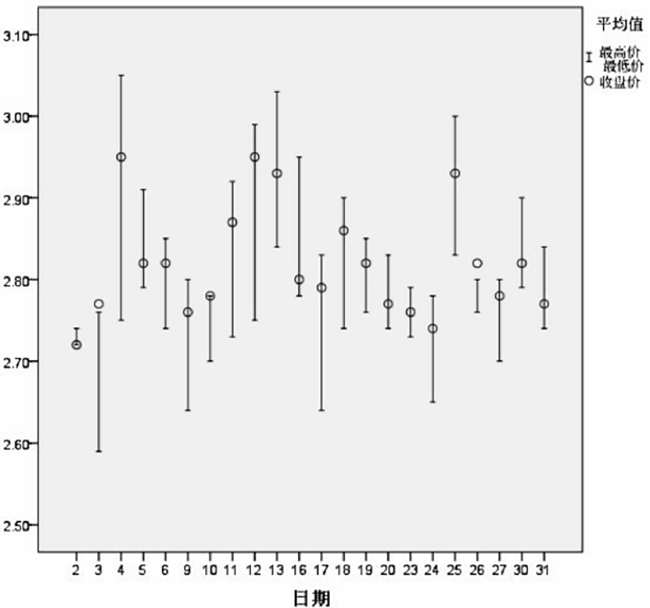

（5）输出图形，见下图。

二、简单极差图

实例八：“data17-05.sav”数据文件是10支的股票的行情统计数据。现要求绘制两类股票每日收市平均价对比图。

数据文件：数据文件\Chapter17\data17-05.sav

视频文件：视频文件\Chapter17\高低图．avi

（1）打开“data17-05.sav”数据文件，选择“ 图形” →“ 旧对话框” →“ 高低图” ，弹出如图所示的“ 高-低图”对话框。

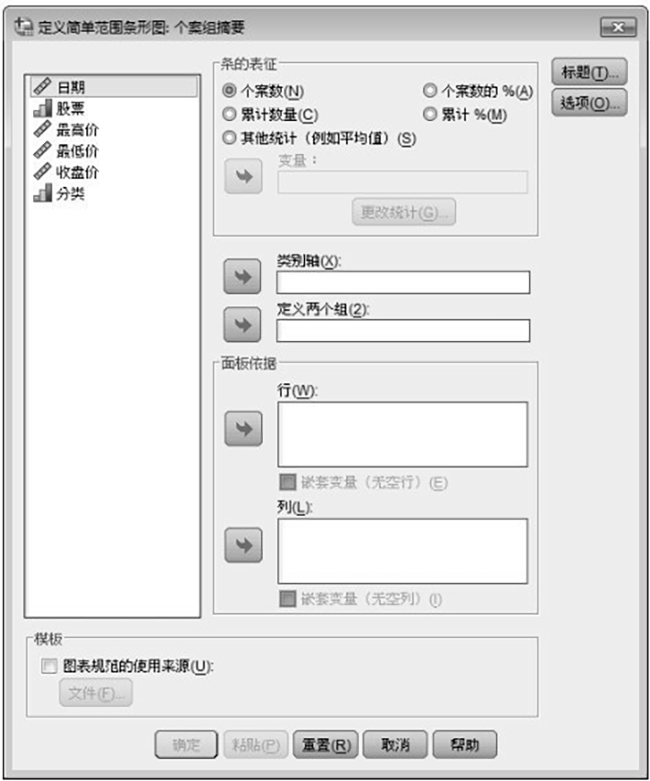

（2）选中“ 简单范围条形”和“个案组摘要” ，单击定义按钮，弹出“ 定义简单范围条形图：个案组摘要”对话框，该对话框与“ 定义简单条形图：个案组摘要”对话框基本相似， 只是此对话框多了“ 定义两个组”选框，其是用于确定极差图两端变量。 由于极差图的两端各代表不同的变量值，所以被选入“ 定义两个组”框内的变量只能有两个取值，通过极差图的长短来表示这个变量值的差距。

（3）单击选中“其他统计” ，激活“变量”选框；选中“ 收盘价”变量， 单击按钮，将其选入“变量”框内；选中“ 日期”变量，单击按钮， 将其选入“类别轴”框内；选中“分类”变量，单击按钮，将其选入“ 定义两个组”框内。

（4）完成所有设置，单击按钮执行命令。

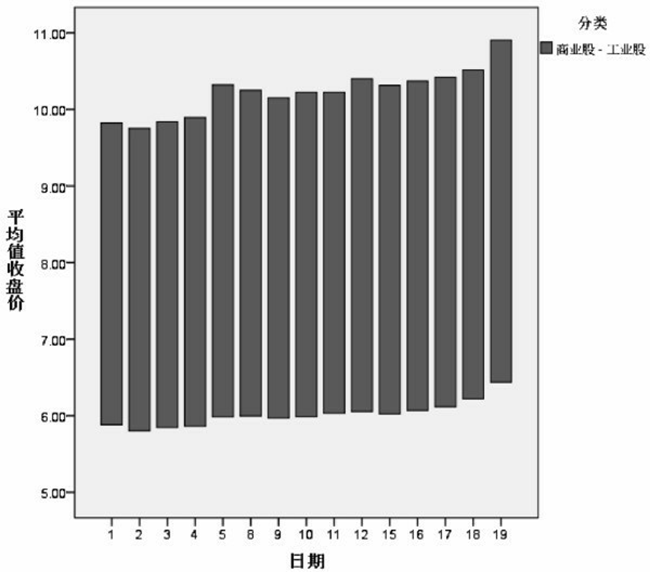

（5）输出图形，见下图。

三、分组高低收盘图

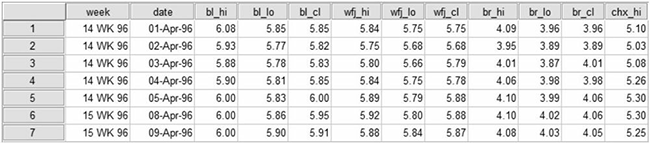

实例八：“data17-06.sav”数据文件是1996年第14 、15和16周各类股 票的统计数据，现要求绘制北旅股票、城乡股票和天龙股票的对比变化图。

数据文件：数据文件\Chapter17\data17-06.sav

视频文件：视频文件\Chapter17\高低图．avi

（1）打开“data17-06.sav”数据文件，选择“ 图形” →“ 旧对话框” →“ 高低图” ，弹出“ 高-低图”对话框。

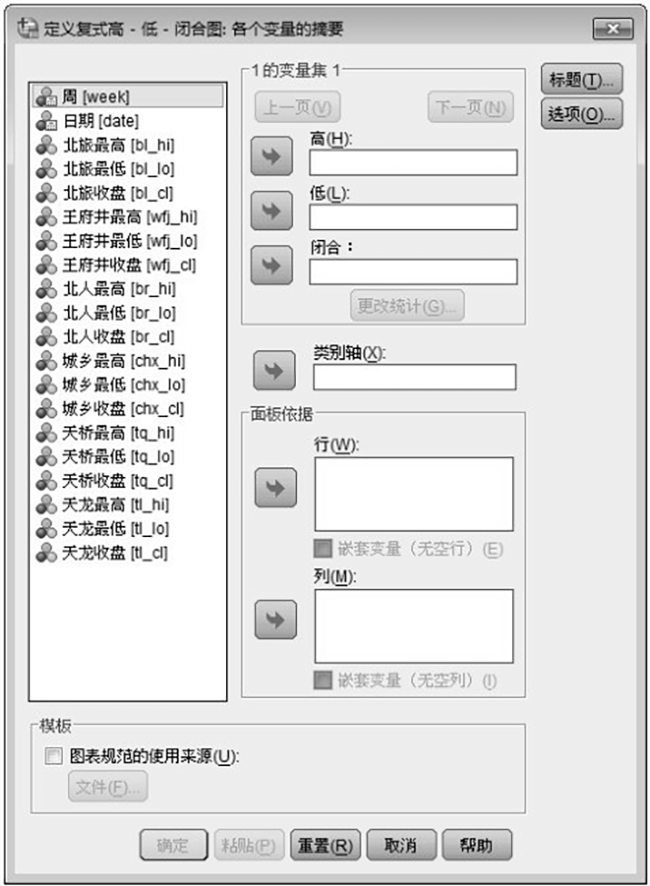

（2）选中“ 聚类高低关闭”和“各个变量的摘要” ，单击按钮， 弹出“ 定义复式高-低-闭合：各个变量的摘要”对话框， 该对话框与“ 定义高-低-闭合：各个变量的摘要”对话框基本相似。

●    1的变量集1：该栏是显示N组变量中的第M组变量（M≤N）。当在“ 高” 、“低”和“ 闭合” 中选择完第一组变量后，单击下-页。心按钮，进入下一组变量的输入界面，此时，该栏的标题变为“2的变量集2” ，其含义是当前的这些变量是两组变量中的第二组变量；若要对前面的变量进行修改，则可单击上一页必按钮返 回上一组变量，此时，该栏的标题显示为“2的变量集1” ，其含义是两组变量中的第一组变量。

（3）选中“北旅最高” 、“北旅最低”和“北旅收盘”变量，单击按钮，将其分别选入“ 高” 、“低”和“ 闭合”框内；单击下-页。心按钮，选中“城乡最高” 、“城乡最低”和“城乡收盘”变量，单击按钮，将其分别 选入“ 高” 、“低”和“ 闭合”框内；单击下一页。心按钮，单击按钮，选中“ 天龙最高” 、“ 天龙最低”和“ 天龙收盘”变量，单击按钮，将其分别选入“ 高” 、“低”和“ 闭合”框内。

（4）选中“周”变量，单击按钮，将其选入“类别轴”框内。

（5）完成所有设置，单击确起按钮执行命令。

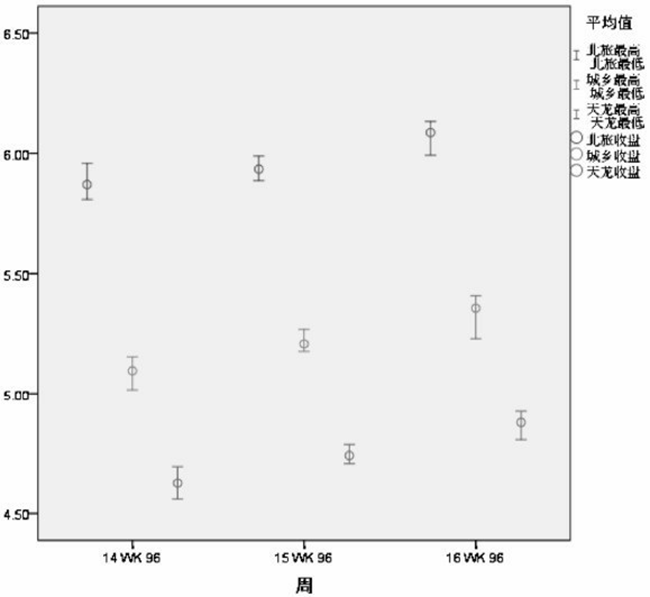

（6）输出图形，见下图。

四、分组极差图

实例九：本节仍采用“data17-06.sav”数据文件。现要求绘制在“ 日期”变量下的北旅股票、城乡股票和天龙股票的最高价与最低价对比变化图。

数据文件：数据文件\Chapter17\data17-06.sav

视频文件：视频文件\Chapter17\高低图．avi

（1）打开“data17-06.sav”数据文件，选择“ 图形” →“ 旧对话框” →“ 高低图” ，弹出如下图所示的“ 高-低图”对话框。

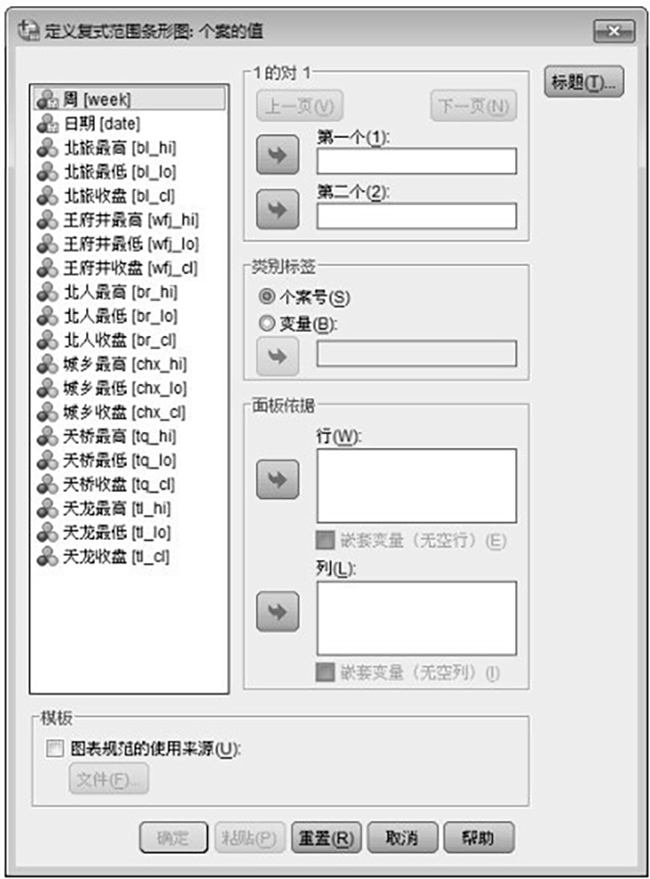

（2）选中“ 复式范围条形”和“个案值” ，单击 按钮，弹出“ 定义复式范围条形图：个案的值”对话框，如下图所示，该对话框与“ 定义饼图：个案的值”对话框基本相似，只是“ 1的对1”栏略有不同，该栏的“第一个”和“第二个”分别指最高值和最低值，操作方式同“ 定义复式高-低- 闭合：各个变量的摘要”对话框中的“ 1的变量集1”一样。

（3）选中“北旅最高”和“北旅最低”变量，单击 按钮，将其分别选入“第一个”和“第二个”框内；单击下-页。心按钮，选中“城乡最高”和“城乡最低”变量，单击按钮，将其分别选入“第一个”和“第二个”框内；单击下一页。心按钮，单击按钮，选中“天龙最高”和“ 天龙最低”变量，单击按钮，将其分别选入“第一个”和“第二个”框内。

（4）在“类别标签”栏中单击选中“变量” ，激活下面的选框；选中“ 日期”变量，单击按钮，将其选入“变量”框内。

（5）完成所有设置，单击按钮执行命令。

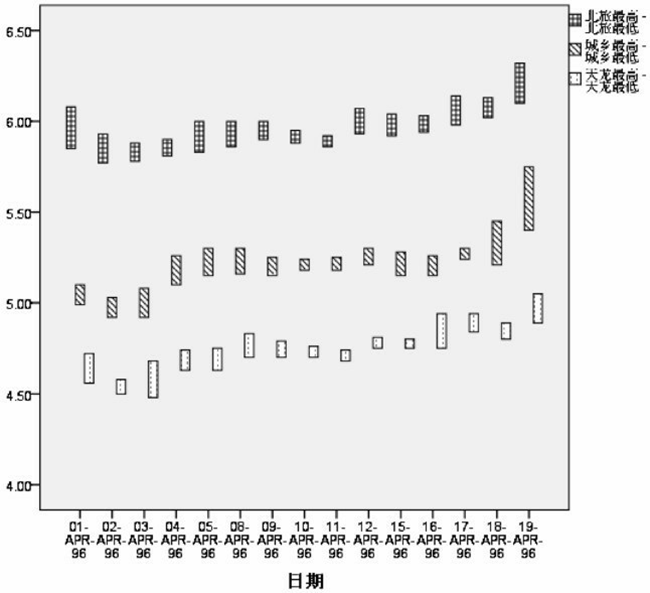

（6）输出图形，见下图。

五、差别面积图

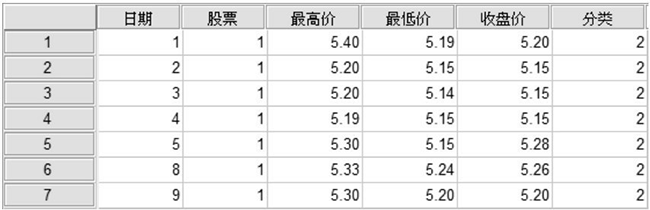

实例十：“data17-07.sav”数据文件是两类股票的行情统计数据，如下图所示。现要求绘制两类股票每日收市平均价对比图。

数据文件：数据文件\Chapter17\data17-07.sav

视频文件：视频文件\Chapter17\高低图．avi

（1）打开“data17-07.sav”数据文件，选择“ 图形” →“ 旧对话框” →“ 高低图” ，弹出4“ 高-低图”对话框。

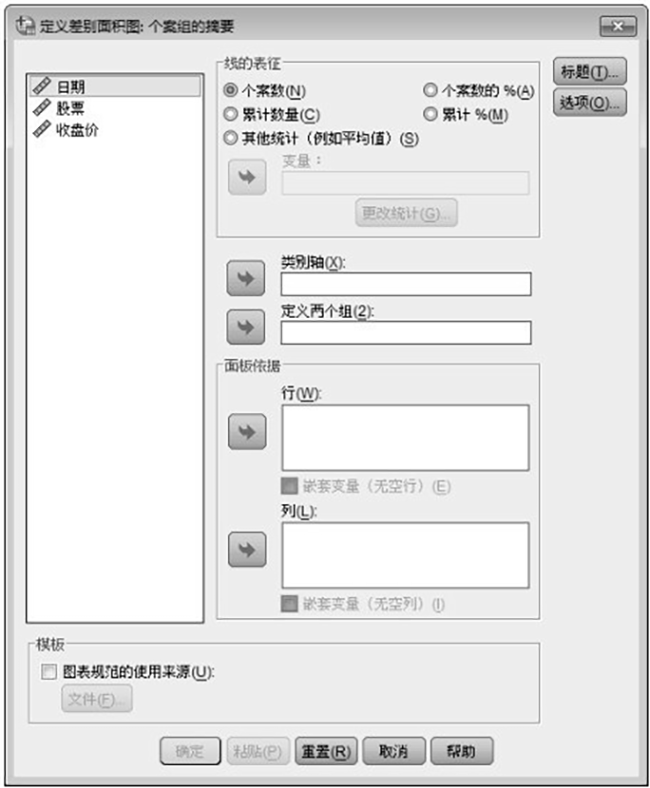

（2）选中“差别面积”和“个案组摘要” ，单击按钮，弹出“ 定义差别面积：个案组的摘要”对话框，如下图所示，该对话框与“ 定义简单范围条形图：个案组摘要”对话框相同。

（3）单击选中“其他统计” ，激活“变量”选框；选中“ 收盘价”变量， 单击按钮，将其选入“变量”框内；选中“ 日期”变量，单击按钮， 将其选入“类别轴”框内；选中“股票”变量，单击按钮，将其选入“ 定义两个组”框内。

（4）完成所有设置，单击按钮执行命令。

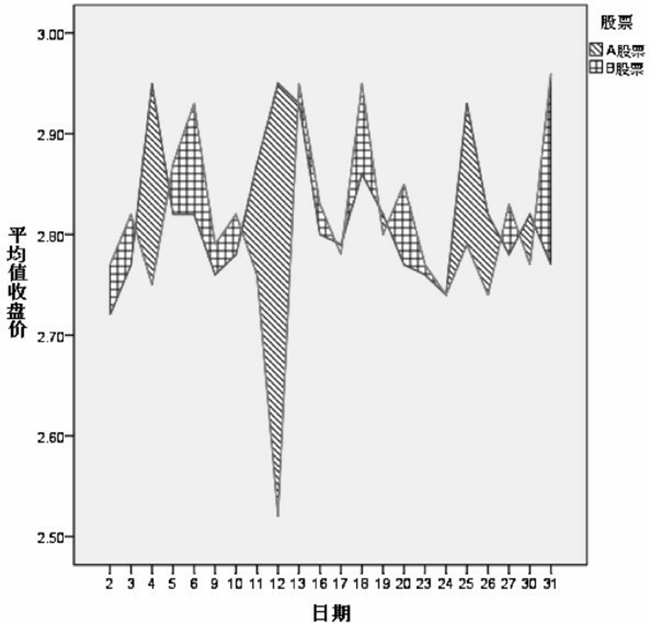

（5）输出图形，见下图。
