3.1、Graph绘图—零基础入门教程

Eviews 统计分析从入门到精通（视频+数据+课件）------------------------------- 点击获取

点击上方链接可以查看完整版视频教程

Graph绘图是指使用Eviews软件中的Graph功能进行数据可视化和图表绘制的过程。通过Graph绘图，用户可以将数据以图表的形式展示出来，使得数据更加直观和易于理解。Eviews提供了多种图表类型，如折线图、柱状图、散点图、饼图等，用户可以根据需要选择合适的图表类型。用户可以自定义图表的样式、颜色、标签等，以满足个性化的需求。此外，Eviews的Graph功能还支持多个数据系列的比较和叠加，用户可以在同一张图表上展示多个变量的趋势和关系。通过Graph绘图，用户可以更好地理解数据的分布、趋势和关联性，从而更好地进行数据分析和决策。

基于Graph的绘图功能

1.选择绘图命令

单击EViews主菜单中的Quick|Graph命令，在弹出的Series List对话框中输入需要绘制图形的序列或序列组名称，单击OK按钮。

2.设置图形图像

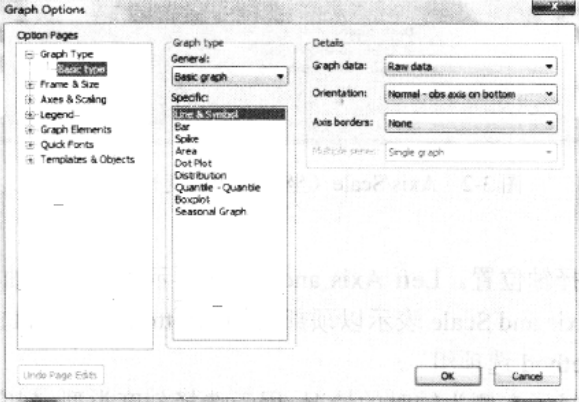

输入绘图序列名称后弹出图所示的Graph Options对话框。Graph Options对话框由9个选项卡组成，其中Type选项卡用于设置图像的主要部分，其余8个选项卡是用来设置图像的另一些辅助属性，这里我们介绍主要的选项设置。

(1)Type 选项卡

Type选项卡用于设定图形的基本属性，是图形设定的主要部分。

●Graph Type选项组

该选项组主要用于对图像类型进行设定。General(基本设定)选项用于选择进行Basic graph(对单个序列绘图的基本绘图)还是Categorical graph(对多个序列进行绘图的分类绘图)。Specific用于选择具体的图形种类，主要包括线点图(Line&Symbol(线点图)、Bar(条形图)、Spike(堆栈图)、Area(面积图)、Dot Plot(点阵图)、Distribution(分布图)、Quantile-Quantile(Q-Q 图)、Boxplot(箱线图)等。

●Details选项组

该选项组用于对绘图数据、坐标轴的设定。Graph选项用来选择绘图的数据，有Raw data(原始数据)、Means (均值)等。Orientation是用来设定时间变量的坐标轴，Normal-obs/time across bottom选项表示设定横坐标为时间变量，Rotated-obs/time down left axis选项表示设定纵坐标为时间变量。Axis选项用来设置是否在图像上同时输出Boxplot(箱线图)、Histogram(直方图)及Kernel density(核密度图)。

(2)Frame选项卡

Frame选项卡用于对图形的边框进行设定。Color选项用于设置图像的颜色及背景填充颜色 ，Frame border选项用来设置图像边框颜色，Frame size选项用来设置图像的长宽。

(3)Axis/Scale(坐标抽和刻度)选项卡

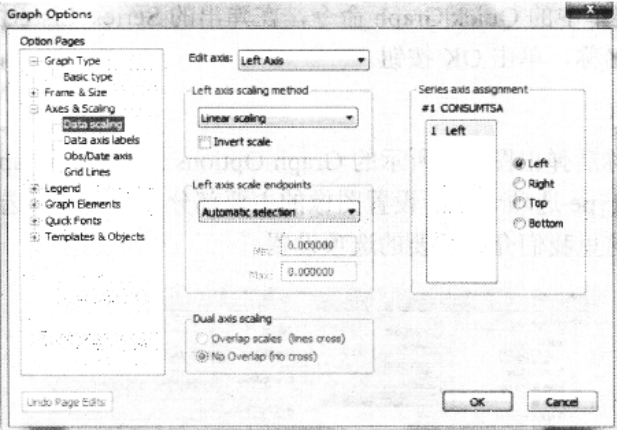

Axis/Scale(坐标轴和刻度)选项卡主要用来设定图形坐标轴的属性，如图所示。

●Edit下拉列表

该下拉列表用于选择轴位置。Left Axis and Scale表示以左侧为轴，Right Axis and Scale表示以右侧为轴，TopAxis and Scale表示以顶部为轴，Bottom Axis and Scale表示以底部为轴。

●Left axis scale method选项组

该选项组适用于选择了左侧为轴时的情况，用于选择刻度类型。刻度类型有4种，即Linear scaling(线性刻度)、Linear-force zero(线性刻度且纵轴由零开始)、Logarithmic   scaling(对数刻度)和Normalized data(标准化数据)。

●Left axis scale endpoints下拉列表

该列表用于设置画图的轴刻度范围。Automatic selection表示由计算机自动选择，Data minimum&maximum表示以数据最大值和最小值为范围画图，Userspecified表示用户人工设定。

●Left ticks &lines选项组

该选项组用于选择刻度线的位置。Ticks outside axis 表示刻画在图外，Ticks inside axis 表 示刻画在图内，Ticks outside &inside axis表示既刻画在图内也刻画在图外，No ticks 表示不刻 画刻度线

●Series axis assignment选项

该选项用来设定标度序列的纵轴。

●Vertical axes labels选项

勾选该选项表示同时标度双侧纵轴。

(4)Legend选项卡

Legend 选项卡用来设置图标图例的属性。Characteristic(特征)选项用来设置图例的Box fill(填充颜色)、Frame color(边框颜色)、Display legend(是否显示图例)。若需要修改图例，首先在Select entry to edit选项中选择要修改的图例，然后在Edit legend entries选项中进行修改。

(5)Line/Symbol选项卡

Line/Symbol选项卡用来对线和点属性进行设定。Line attributes选项中可以对线或点的Color(颜色)、Pattern(类型)、Width(粗细)及Symbol(表现符号)等进行选择和设置。

3. 输出图形

设置完成后单击“确定”按钮即可输出图形。单击图形窗口工具栏中的Name按钮，可对图形对象进行命名。EViews将保存命名后的图形对象。

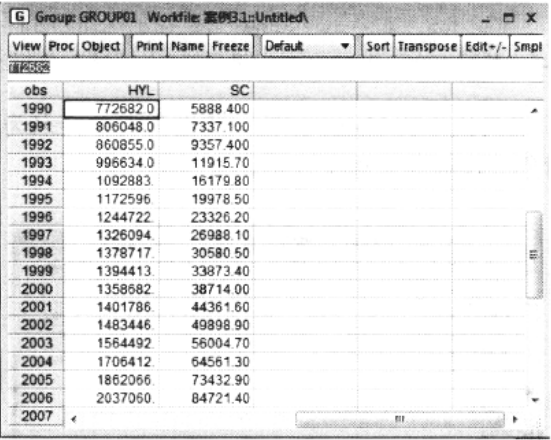

下面以图所示的某地1990—2007年货运量(HYL)和第三产业增加值(SC)数据为例演示绘图功能。

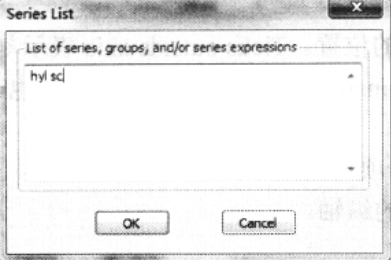

(1)将两个序列导入工作文件，分别命名为hyl和sc序列。单击EViews主菜单Quick键后选择Graph命令，在弹出的如图所示的Series List对话框中依次输入货运量和第三产业增加值两个序列的序列名hyl、sc,最后单击OK按钮。

(2)在弹出的表格设置中对图标的具体属性进行设置。这里选择绘制普通的折线图，因此绘图类型中选择Line&Symbol,其他使用默认设置。

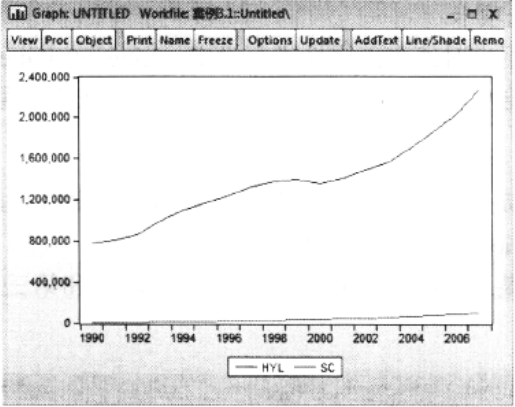

(3)设置完成单击“确定”按钮，弹出如图所示的序列折线图。可以看到两个序列用不同颜色的折线在一张图内显示，也可以清楚地看到序列观测值随着时间的变化情况。

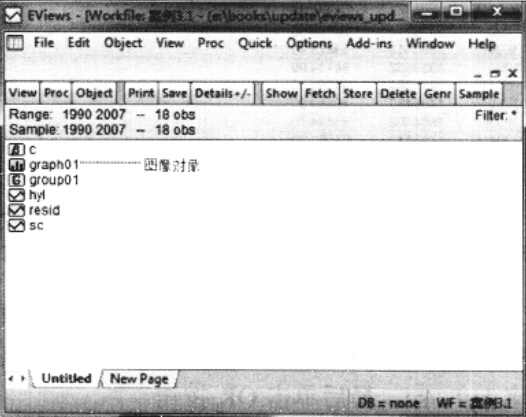

(4)单击图形窗口工具栏中的Name按钮，将图形对象命名为graph1并保存该图形对象。如图显示此图形对象已保存在工作文件中。
