9.2、MDI Jade多谱拟合—零基础入门教程

微信扫码观看完整版MDI Jade视频课程、分析师在线答疑解惑哦~

教程-MDI Jade.png

【视频教程】
课程摘要

MDI Jade是一款功能强大的软件,提供了多谱拟合的功能。多谱拟合是指将多个衍射谱进行拟合,以获得更准确的晶体结构和相应的参数。通过MDI Jade的多谱拟合功能,用户可以将多个衍射谱导入软件,并选择适当的拟合模型进行分析。MDI Jade提供了多种拟合算法和模型,用户可以根据实际情况选择合适的拟合方法。拟合过程中,用户可以对拟合参数进行调整和优化,以获得最佳的拟合结果。多谱拟合功能使用户能够更准确地确定晶体结构的参数,如晶格常数、晶胞参数、晶体畸变等。这对于材料研究和结构分析非常重要。

【详细教程】

MDI Jade多谱拟合


在测量残余应力等问题时,需要对多个图谱进行拟合。


第一步:同时读入多个谱;


第二步:对图谱进行适当的平滑等基本处理;


第三步: 拟合第一个图谱;此图谱称之为基底, 其他所有图谱的多峰分离都要依靠它的数据,

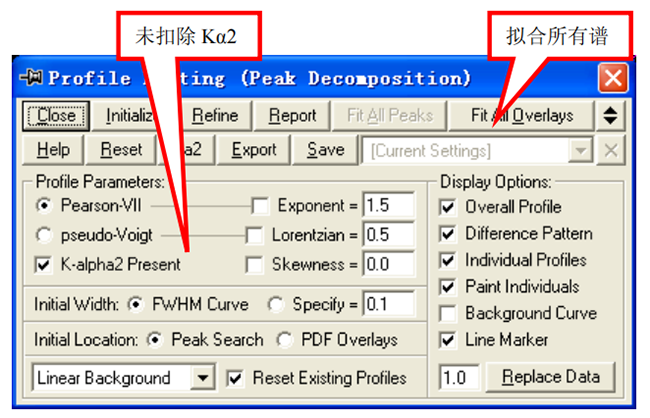

第四步:鼠标右键单击“拟合”工具命令按钮,打开对话框。

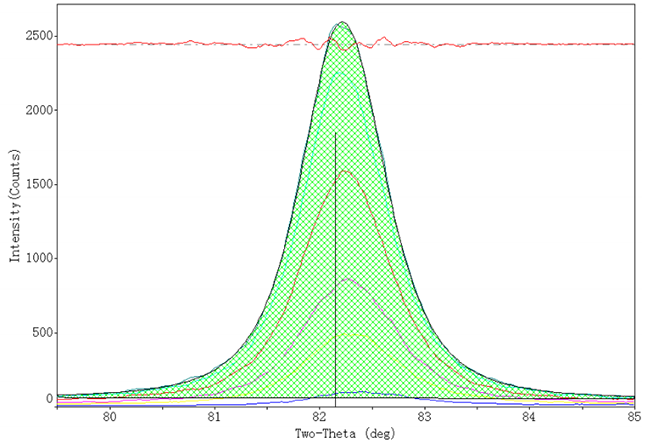

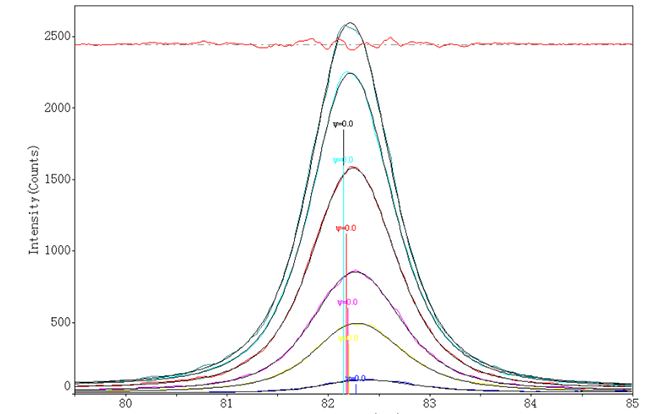

第五步:单击“Fit All Overlays”按钮, Jade对全部图谱作拟合。

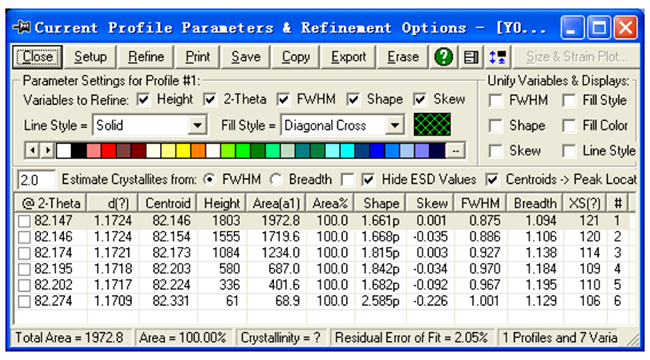

第六步:单击“Report”按钮,打开拟合报告窗口。



说明:

此功能只有在 MDI   Jade   6   及其以上版本才可以使用。 多谱单峰拟合也可以通过菜单命令 “Options-Calculate Stress”来完成。因为残余应力计算时也需要用到拟合。


多谱拟合计算结晶度

下面是一个同时计算一个系列(三个样品)的结晶度的例子。


第一步:先打开三个样品的图谱,并对第一个样品作拟合,拟合的好坏不但影响当前样品 本身的结果,其它样品的拟合也是依据当前样品来计算的。因此, 一定要拟合得最好。


第二步:鼠标右键点击“拟合”,打开拟合参数设置对话框,并点击“Fit All Overlays ”。Jade 完成全部三个样品的拟合。

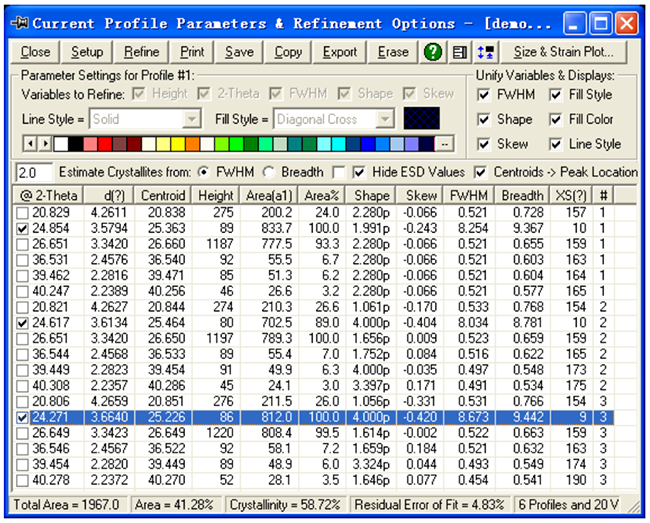

第三步:点击“Report”按钮, 打开拟合报告列表框。可以看到三个样品的拟合数据按 1, 2 ,3   的顺序排列了每个峰的数据,当你在不同的样品峰所在行上单击,你会看到不同的 “Crystallinity”数据。这就是每个样品的“结晶度”。


要注意的是, 如果你输出这个报告, 你只能看到一个样品的结晶度。 因此, 使用这种方法来计算同一系列多个样品的结晶度有其好处, 就是使用的拟合参数完全相同, 但你不得不在查看报告时把结晶度抄下来,否则,不能保存结晶度的结果。
