8.1、MDI Jade计算点阵常数—零基础入门教程

MDI Jade 统计分析从入门到精通（视频+数据+课件）----------------------------- 点击获取

点击上方链接可以查看完整版视频教程

MDI Jade是一种功能强大的软件，提供了计算点阵常数的功能。点阵常数是指晶体中原子排列的空间周期性，是材料的重要物理参数之一。通过MDI Jade的计算点阵常数功能，用户可以利用晶体衍射数据进行点阵常数的分析。用户只需将晶体衍射数据输入MDI Jade，它就能自动进行点阵常数的计算，并给出相应的结果。MDI Jade利用先进的算法和模型，能够准确地分析晶体的点阵常数，帮助用户深入了解材料的晶体结构和性质。用户可以通过计算结果，评估材料的晶体质量和晶格参数，以及材料的晶体形态和晶体学特征。

MDI Jade计算点阵常数

晶胞的点阵常数与很多因素有关。例如， 在对一种合金的物相检索时， 可能会发现， 很难精确地将衍射谱与PDF卡片标准谱对应起来。角度位置上总有那么一点点差异，这是为什么呢？因为合金通常情况下都是固溶体， 由于固溶体中溶入了异类原子， 而这些异类原子的原 子半径与基体的原子半径存在差异， 从而导致了基体的晶格畸变， 也就发生了基体的点阵常数扩大或缩小。 另外， 点阵常数还与温度有关， 因为我们都知道“热胀冷缩”的道理， 我们也就不难理解在微观上晶格的变大和变小了。当然， 由于掺杂的原因也可以使晶格常数变化。

必须指出的是，这种晶格常数变化通常是很微小的， 一般反映在102-103nm的数量级上。如果仪器的误差足够大或者计算的误差足够大， 完全可以把这种变化掩盖或看之不见。点阵常数计算的误差来源于多方面。我们假设已完全按照“点阵常数精确测量 ”的要求测量出了一 条衍射谱，并从此开始计算出精确的点阵常数来。

下面以某种Al合金为例，讲解点阵常数的精确计算步骤：

该合金为时效态，除基体外，还存在另外一种析出相。现在需要计算基体的点阵常数。

第一步：打开文件。

第二步：物相检索、扣背景和 K“2、平滑、全谱拟合。

因为计算的只是基体的点阵常数， 因此， 不需要检索出其它相， 如果其它相也检索出来， 应当在主窗口中暂时不标记。

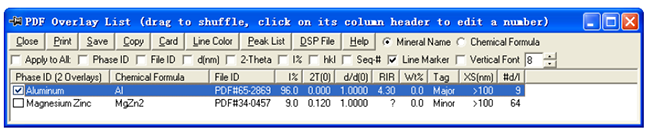

方法是在主窗口中单击“PDF卡片列表 ”右边的数字， 打开PDF卡片表， 去掉除Al外的其它物相前的对号，并将光标放在Al相所在的行。再关闭该列表。

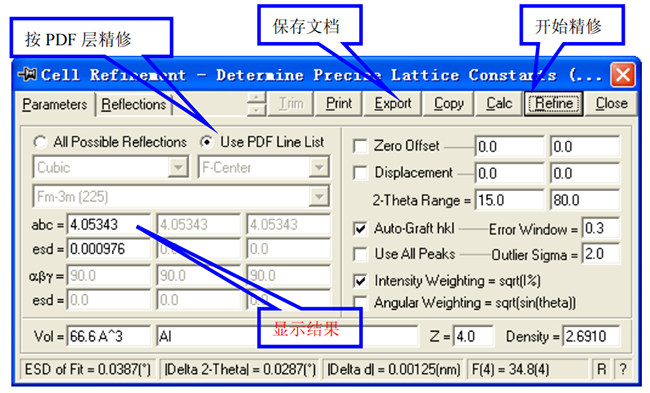

第三步：选择菜单“Options-Cell Refinement”命令，打开晶胞精修对话框。

第四步：按下“Refine”按钮，Jade 自动完成精修过程， 并在原先显示晶胞参数的位置显示 了精修后的结果。

第五步：观察并保存结果。 结果保存为纯文本文件格式，文件扩展名为.abc。

如果需要计算同一样品中其它某相的点阵常数，改变PDF卡片列表中的物相名称，重复上面的步骤即可。

如果测量过程中存在较大的误差， 或者晶体结构发生了变化， 导致晶粒常数变化非常大， 此时“Refine”按钮变成灰色不可用，需要先计算晶体类型（Calc）。问题就变得复杂了。
