MDI Jade图谱拟合

衍射峰一般都可以用一种“钟罩函数 ”来表示， 拟合的意义就是把测量的衍射曲线表示为一种函数形式。在作“点阵常数精确测量 ”、“晶粒尺寸和微观应变测量”和“残余应力测量 ” 等工作前都要经过“扣背景”——图形拟合 ”的步骤。常用工具栏中的拟合命令将全谱拟合，   但有时因为窗口中峰太多，计算受阻而不能进行，此时，需要用到手工拟合按钮。

手工拟合：有选择性地拟合一个或选定的几个峰， 其它未被选定的峰不作处理。单击此按钮， 在需要拟合的峰上单击， 作出选定， 依次选定所有需要拟合的峰后， 再次单击此按钮， 开始 拟合。如果要取消一个峰的拟合，在该峰上用鼠标右键单击。

拟合操作步骤：

（1）打开一个文件，进行物相检索；

（2）扣除背景， 一般同时要扣除K“2；

（3）作一次图谱平滑，使谱线变得光滑一些，便于精确拟合；

（4）点击常用工具栏中的“拟合”，软件开始作“全谱拟合”；

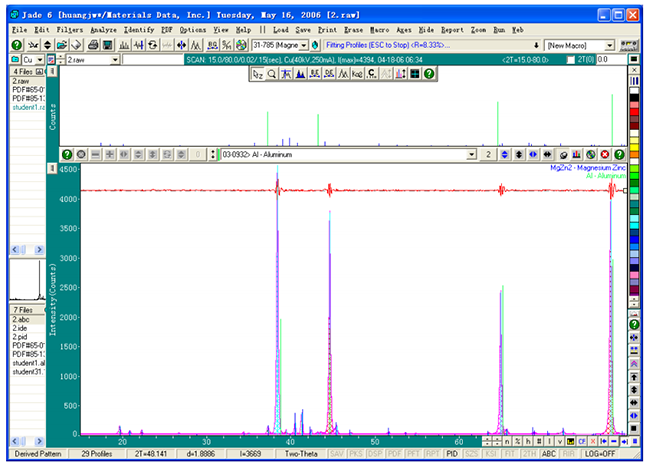

拟合是一个复杂的数学计算过程， 需要较长的时间， 在拟合过程中， 放大窗口上部出现一条 红线， 红线的光滑度表示了拟合的好坏， 如果红线出现很大的起伏， 说明拟合得不好， 需要进一步拟合，可以重新点击“拟合”按钮重新拟合一次。在菜单栏的下面显示了拟合的进程，其中 R=……，表示了拟合的误差， R 值越小，表示拟合得越好， 一般情况下，全谱拟合的 R值可以达到 5%。

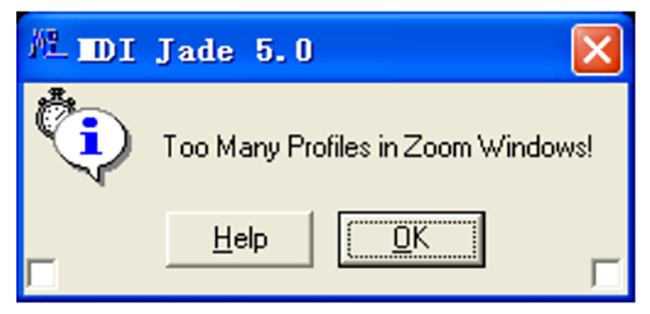

拟合过程中， 有时因为窗口中的峰数大多， 拟合进行不下去， 会出现“Too Many Profiles in

ZoomWindow！”的提示，此时，需要缩小角度范围，或者进行人工拟合。

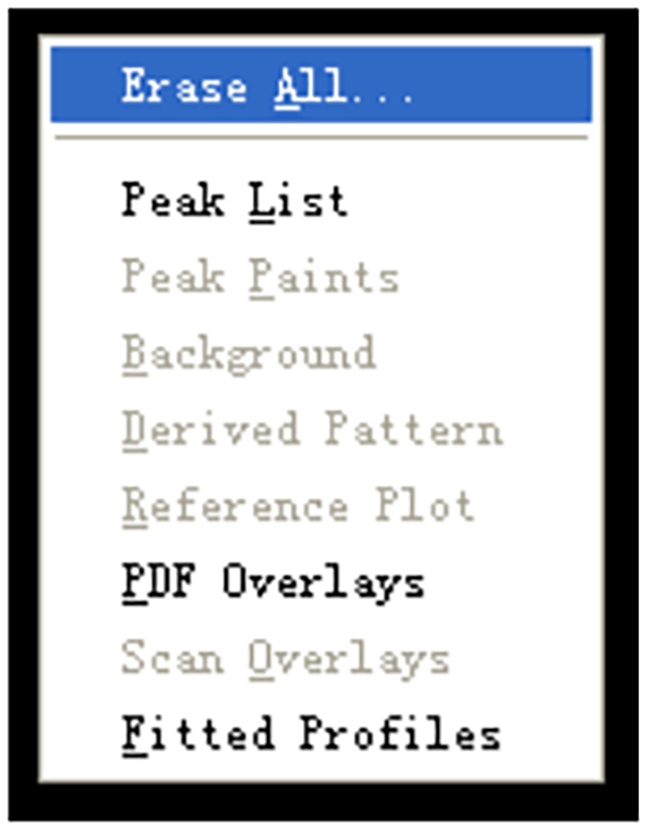

要进行人工拟合前， 先用鼠标右键点击放大窗口的空白位置，弹出一个删除菜单：可以有选择地删除“Fitted   Profiles ”，即删除已做的拟合，然后， 再选择手动工具栏中的“拟合”按钮。对部分峰进行选择。

选峰的方法是：在峰下用鼠标左键单击，表示选定一个峰，用右键点击， 表示取消这个峰。当选择好要拟合的峰以后， 再次单击手动工具栏中的“拟合”按钮，开始拟合。

这种有选择的拟合会提高拟合误差R，这是可以理解的，因为此时有部分峰没有参与拟合而进入了误差，另外，那些没有参与拟合的峰会作为背景线，使得图谱的背景线提高。

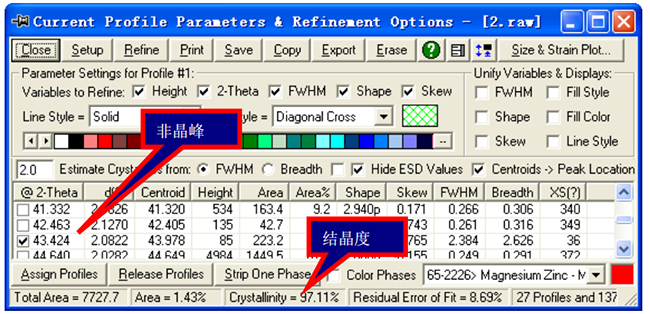

拟合报告
