13.4、ArcGlobe三维显示与分析—零基础入门教程

微信扫码观看完整版ArcGlobe视频课程、分析师在线答疑解惑哦~

视频教程
课程摘要

ArcGlobe可以将地球表面的地理数据以三维形式呈现,使用户能够更直观地理解和分析地球上的各种地理现象和空间关系。首先,ArcGlobe可以将各种地理数据以三维形式进行显示。用户可以将地球表面的地理数据导入到ArcGlobe中,包括地形数据、卫星影像、矢量数据等。通过ArcGlobe的三维显示功能,用户可以更直观地观察和理解地球上的地理现象,比如山脉、河流、湖泊等地貌特征,以及城市、道路、建筑物等人类活动的分布情况。其次,ArcGlobe还提供了丰富的分析工具,用于对三维地理数据进行分析。

【详细教程】

ArcGlobe 简单场景设置

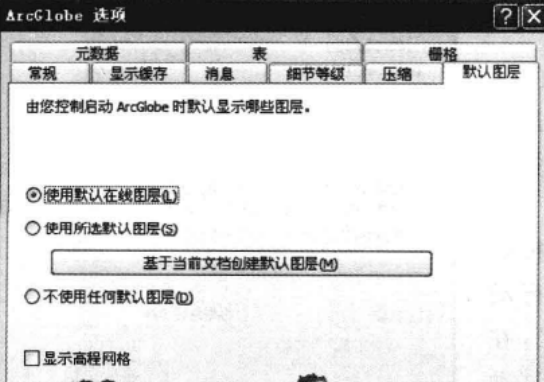

1. 设置起始图层

第一次启动ArcGlobe时,目录表中已经存在一些图层,这些图层是ArcGIS的在线数据,Imagery图层是在线的影像数据(包括全球1km至15m分辨率数据、局部1m分辨率数据) 全美1m数据,Elevation(30m) 图层是全球30m地形数据,Elevation(90m/1km)图层是全球90m地形数据,Boundaries and places是地名数据,Transportation是运输线路数据。

在ArcGlobe主菜单中单击【自定义】→【ArcGlobe选项】,打开【ArcGlobe选项】对话框, 单击【默认图层】标签,打开【默认图层】选项卡,可以选择启动ArcGlobe要显示的图层,如

图所示。

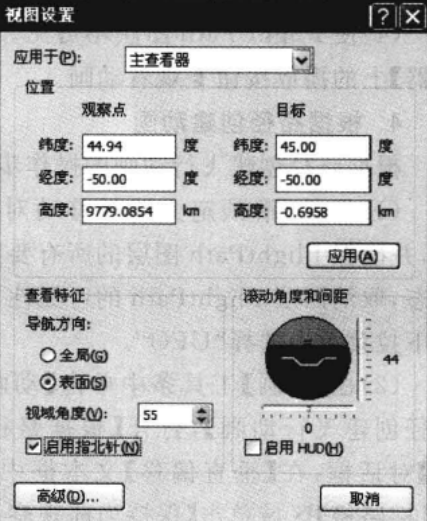

2. 指北针设置

在ArcGlobe主菜单中单击【视图】→【视图设置】,打开【视图设置】对话框,选中【启用指

北针】复选框,如图所示。只有当【导航方向】区域的【表面】被选中时,指北针才可用。

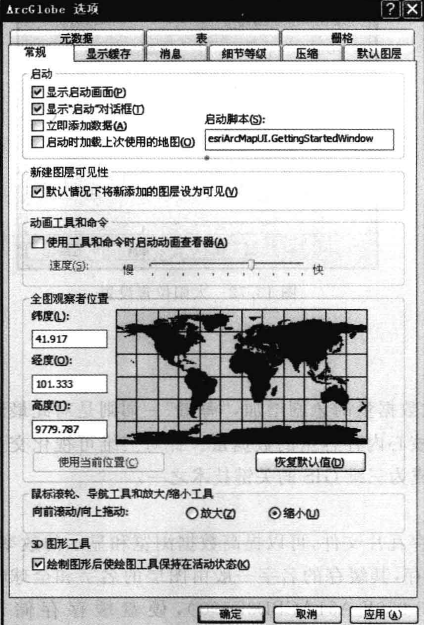

3. 全屏显示位置设置

在ArcGlobe中打开【ArcGlobe选项】对话框,单击【常规】标签,打开【常规】选项卡,在【全 图观察者位置】区域中输入【纬度】【经度】和【高度】,设置全屏时显示位置,也可以在右边的地图中移动图标定位,如图所示。

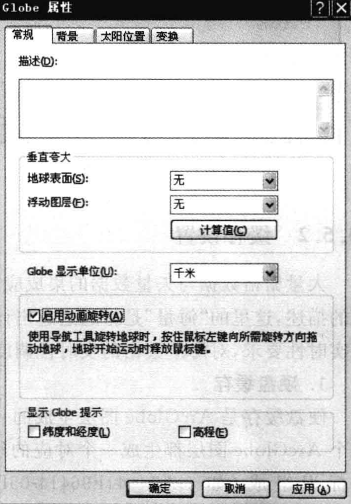

4. 惯性设置

在ArcGlobe主菜单中单击【视图】→【Globe属性】,打开【Globe属性】对话框。单击 【常规】标签,打开【常规】选项卡,选中【启用动画旋转】复选框,如图所示。单击【确定】

按钮,鼠标形状改变,按住鼠标左键不松,左右或上下拖动可以旋转场景。

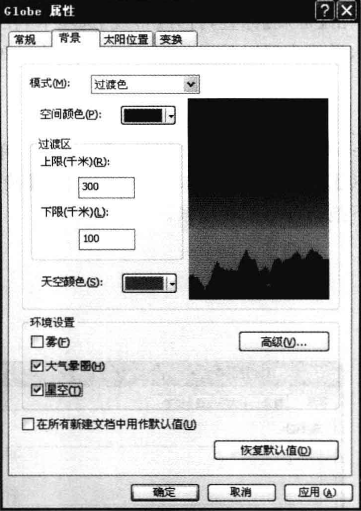

5. 设置背景

在ArcGlobe中打开【Globe属性】对话框,单击【背景】标签,打开【背景】选项卡,通过选中   【环境设置】选项区域中的【雾】、【大气晕圈】、【星空】复选框来显示雾、大气和星空。在【模式】下拉框中可以设置星空的颜色,如图所示。

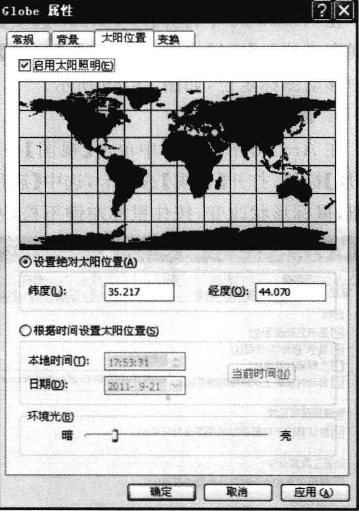

6.太阳光

在ArcGlobe中打开【Globe属性】对话框,单击【太阳位置】标签,打开【太阳位置】选项卡, 选中【启用太阳照明】复选框,移动图中圆点的位置可以设置太阳的光照位置,也可以通过输入经纬度来设置太阳的照射位置。当选择【根据时间设置太阳位置】选项时,可以通过输入时间来设置太阳的照射强度,如图所示。



空间量测


和ArcMap里的【测量】工具相比、ArcScene和ArcGlobe里的【测量】工具多了【测量3D直线】和【测量高度】两个工具。另外,【测量面积】工具可以测量地形总面积,地形既可以是平坦的,也可以是起伏的。

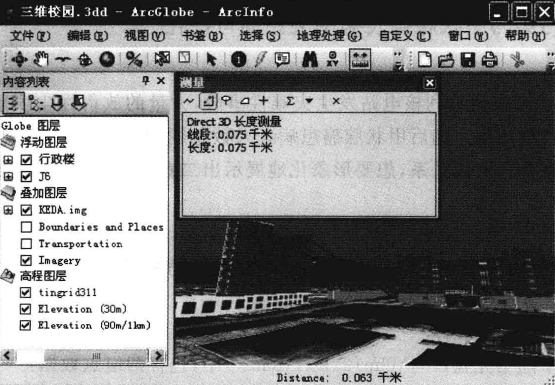

下面以测量3D直线为例介绍【测量】工具的使用步骤,单击测量3D直线图标,在场景中单击鼠标绘制线,3D直线信息显示在【测量】面板中,如图所示。
