11.4、提取分析—零基础入门教程

ArcGIS 统计分析从入门到精通（视频+数据+课件）------------------------------ 点击获取

点击上方链接可以查看完整版视频教程

提取分析是一种用于从大量数据中提取有用信息和模式的方法。它通过应用各种技术和算法，从数据中识别和提取出具有特定意义和价值的特征、关系或模式。提取分析可以帮助我们发现数据中的隐藏信息，揭示数据背后的规律和趋势，为决策和问题解决提供科学依据。提取分析的基本原理是通过对数据进行处理和分析，从中提取出有用的信息。常用的提取分析方法包括特征提取、关联分析和聚类分析。特征提取是指从原始数据中提取出具有代表性和区分性的特征。特征可以是数值、文本、图像等形式的数据。

按属性、形状或位置提取

1.按属性提取

利用【按属性提取】工具可将满足指定属性查询条件的像元提取到新输出栅格中，如提取高程大于1000m的所有像元，或提取土地利用类型中属性为商业用地的所有像元。

2.按形状提取

利用【按形状提取】工具可基于指定的形状(圆形、矩形或多边形)提取像元，并且可以选择是提取形状内部的像元还是外部的像元。当按圆形提取时，须指定圆心位置和半径；按矩形提取时，须确定矩形的左下角和右上角；按多边形提取时，须输入多边形折点的坐标。

3. 按位置提取

基于空间位置提取像元有两种方法： 一种是通过定义一组感兴趣的坐标点，从某栅格中提

取特定的像元；另一种是使用掩膜来确定要提取的像元。上述三种提取方法的操作步骤基本相同，下面以按属性提取方法为例演示提取栅格像元高程值大于某一数值的提取过程。

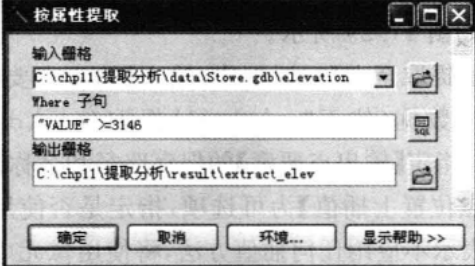

(1)在ArcToolbox中双击【Spatial Analyst工具】→【提取分析】→【按属性提取】,打开【按

属性提取】对话框，如图所示。

(2)在【按属性提取】对话框中，输入【输入栅格】数据(位于"…\chpl1\提取分析\data\Stowe.gdb"),指定【输出栅格】的保存路径和名称。

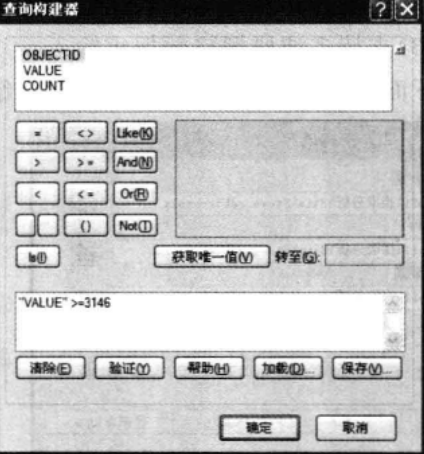

(3)单击【Where子句】右边的鼎图标，在弹出的【查询构建器】对话框中输入用于选择栅格像元子集的逻辑表达式，如图所示。双击“VALUE”, 点击【>=】按钮，然后单击【获取唯一值】,选择“3146”完成逻辑表达式，单击【确定】按钮返回。

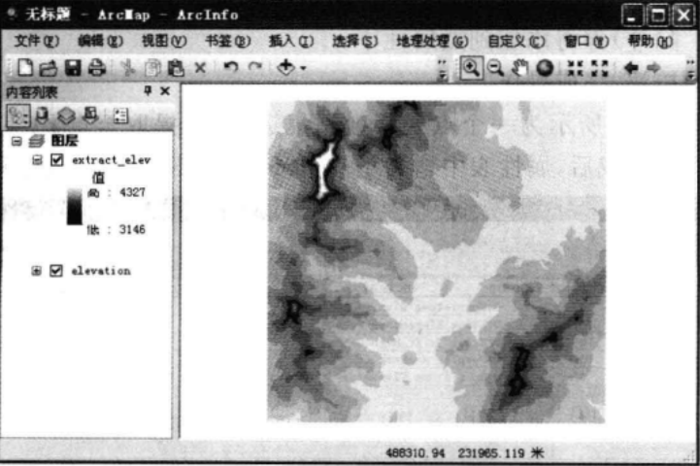

(4)单击【确定】按钮，完成操作，高程提取结果如图所示，其中黑色部分为提取结果。

将像元值提取到点要素

可以将栅格数据中的像元值直接提取至点要素数据集的属性中。执行此操作的方法有两种：创建新要素输出或将值追加到现有点要素类中。

1. 将像元值提取到新点要素数据集中

利用【值提取至点】工具，可以基于一组点要素提取栅格的像元值，并将这些值记录到输出要素类的属性表中，同时为输出要素类添加一个存储新值的名为“RASTERVALU”   的新字段。

2. 将像元值追加到现有点要素数据集中

利用【多值提取至点】工具，可以在点要素类的指定位置提取一个或多个栅格中的像元值，并将值记录到点要素类的属性表中。该工具与【值提取至点】工具的区别如下：

(1)此工具只将像元值添加到输入要素数据集的属性表中，不创建新要素数据集。

(2)一次可对多个栅格数据集执行操作。

(3)支持多波段栅格数据集输入。

下面以【值提取至点】工具为例，介绍提取过程。

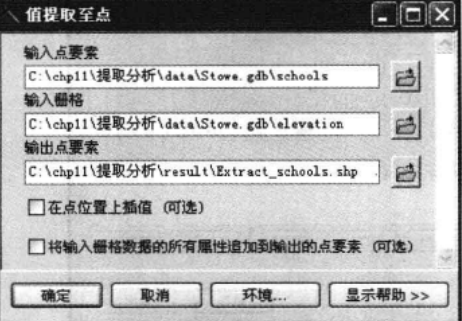

(1)在ArcToolbox中双击【Spatial Analyst工具】→【提取分析】→【值提取至点】,打开【值提取至点】对话框，如图所示。

(2)在【值提取至点】对话框中，输入【输入点要素】 和【输入栅格】数据(位于".\chpl1\提取分析\data\Stowe.gdb"),指定【输出点要素】的保存路径和名称。

(3)【在点位置上插值】为可选项，指定是否使用插 值。不选中表示不应用任何插值方法，将使用像元中心的值；选中则表示将使用双线性插值法，根据相邻像元的有效值计算像元值。除非所有相邻像元都为NoData,否则会在插值时忽略NoData值。

(4)【将输入栅格数据的所有属性追加到输出的点要素】为可选项，确定是否将栅格属性写入输出点要素数据集。不选中表示只将输入栅格的值添加到点属性中，选中则表示输入栅格的所有字段(“计数”除外)都将添加到点属性中。

(5)单击【确定】按钮，完成操作。

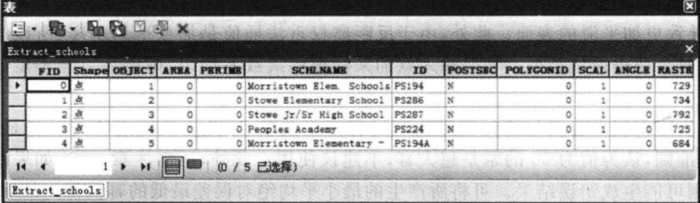

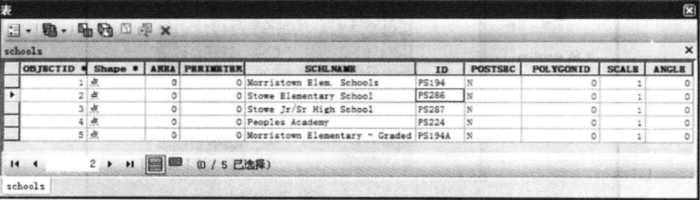

下两图所示为一个点要素数据集运用【值提取至点】工具前后的属性表对

比，从中可以发现操作完成后，属性表中增加了一个"RASTERVALU"新字段。
