9.5、数据驱动页面—零基础入门教程

ArcGIS 统计分析从入门到精通（视频+数据+课件）------------------------------ 点击获取

点击上方链接可以查看完整版视频教程

数据驱动页面是指通过收集、分析和利用数据来指导和优化网页的设计和内容，以提供更好的用户体验和达到预期的目标。在数据驱动页面中，数据被视为决策的基础，通过对用户行为、偏好和反馈等数据的分析，可以了解用户需求和行为模式，从而做出相应的调整和改进。通过数据驱动，可以更准确地了解用户需求和行为，从而做出更有针对性的优化和改进。同时，数据驱动页面也可以提高决策的科学性和可靠性，减少盲目决策和风险。总之，数据驱动页面是通过收集、分析和利用数据来指导和优化网页的设计和内容。

数据驱动页面的创建

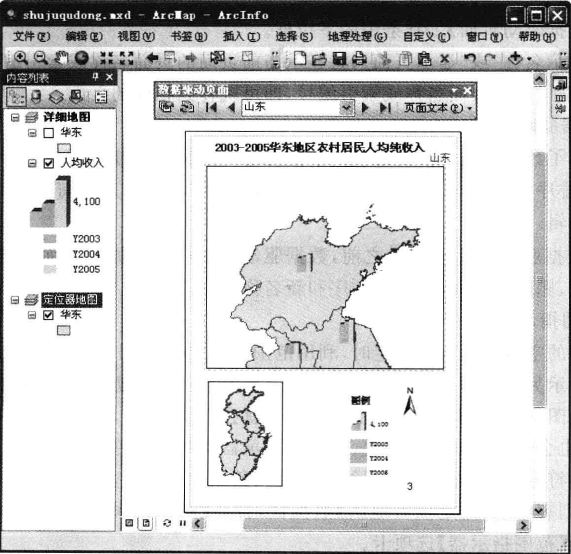

在ArcMap主菜单中单击【自定义】→【工具条】→【数据驱动页面】,或在【布局】工具条中单击数据驱动页面工具条按钮圆，打开【数据驱动页面】工具条，如图所示。

【数据驱动页面】工具条详细介绍如表所示。在数据视图和布局视图中都可以使用数据驱动页面工具。

使用【设置数据驱动页面】对话框可以创建并自定义新的数据驱动页面，此对话框包含两个选项卡：【定义】和【范围】。可从【数据驱动页面】工具条或【页面和打印设置】对话框中打开此对话框。创建数据驱动页面的操作步骤如下：

(1)打开地图文档 shujuqudong.mxd (位于" … \chp09\数据驱动页面\data")。

(2)打开【数据驱动页面】工具条，单击数据驱动页面设置按钮画，打开【设置数据驱动页面】对话框。

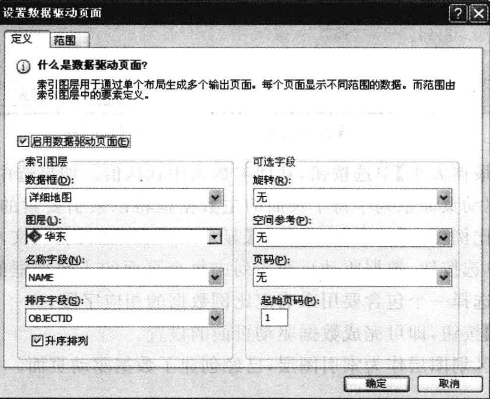

(3)单击【定义】标签，切换到【定义】选项卡，如图所示。

(4)选中【启用数据驱动页面】复选框。

(5)单击【数据框】下拉框，选择“详细地图”,该数据框将作为主数据框。

(6)单击【图层】下拉框，选择“华东”,该图层中各省的面要素将作为索引要素定义主数据框的地图范围。

(7)单击【名称字段】下拉框，选择“NAME”。   名称字段用于定义地图系列中各页面的名称。为了避免使用数据驱动页面时引起混淆，应该选择所有值均唯一的名称字段。

(8)【排序字段】采用默认字段"OBJECTID"。   地图系列中需要对第一页、最后一页，以及其间的所有页面进行排序。同时可以采用索引图层中其他字段作为排序字段。

(9)【可选字段】区域参数均采用默认值。有时可能对地图系列中的特定页面或所有页面应用地图旋转，利用【计算格网收敛角】工 具(在ArcToolbox中双击【制图工具】→【数据驱动页面】→【计算格网收敛角】)创建用于将系列中各地图页面的地图旋转至正北方向的值作为一个旋转字段存储于索引图层中。同样，有时需要对地图系列中特定页面使用特定的空间参考。指定"空间参考"字段时，此 字段中的值将定义数据驱动页面系列中每个页面的主数据框的空间参考。可使用【计算中央经线和纬线】和【计算UTM带】工具(存放位置同【计算格网收敛角】工具)填充空间参考字段。数据驱动页面还允许定义页码。页码可基于索引图层的字段值。

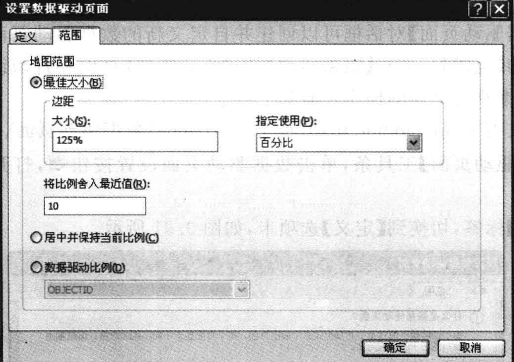

(10)单击【范围】选项卡，如图所示。

(11)单击选中【最佳大小】单选按钮，其他参数采用默认值。如果选中【居中并保持当前比 例】单选按钮，数据驱动页面系列中每个页面的主数据框将以索引要素的中心居中，并保持恒 定的地图比例，地图比例可在【标准】工具条的【显示和设置地图比例】文本框中设置。如果选 中【数据驱动比例】单选按钮，数据驱动页面系列中每个页面的主数据框的地图比例将由数据驱动，可单击下拉框选择一个包含要用来确定比例数据的相应字段。

(12)单击【确定】按钮，即可完成数据驱动页面的设置。至此，利用行政区划图层作为索引图层，已经创建了数据驱动页面。

数据驱动页面的操作

1. 添加动态文本

通过使用动态文本，可以在从一个页面切换至另一个页面时，使页面布局的重要信息发生动态变化(如保存日期、数据驱动页面名称等)。添加动态文本的操作步骤如下：

(1)首先在ArcMap中切换到布局视图，然后在【数据驱动页面】工具条中，单击【页面文本】→【数据驱动页面名称】,或者在ArcMap主菜单中单击【插入】→【动态文本】→【数据驱动

页面名称】,即可显示当前页面的页面名称。

(2)单击【绘图】工具条中的选择元素按钮，选择刚添加的文本元素，然后将其拖动到布

局中所需的位置。

(3)双击文本元素，打开【属性】对话框，在该对话框中单击【更改符号】按钮，可更改文本的大小、字体样式等。

(4)同法添加数据驱动页面页码，即显示当前页面的页码。

2. 导航数据驱动页面

可以使用数据驱动页面工具条浏览页面或直接转到感兴趣的页面。浏览数据驱动页面的另一种方法是直接转到感兴趣的特定页面。可使用【数据驱动页面】 工具条中的下拉框执行此操作。此文本框可显示当前正在查看页面的页面名称或页面索引。 页面名称来自【设置数据驱动页面】对话框中指定的名称字段。页面索引由数据驱动页面排序逻辑确定，排序逻辑由【设置数据驱动页面】对话框中的排序字段定义。导航数据驱动页面的操作步骤如下：

(1)单击【数据驱动页面】工具条中的下拉框。

(2)选择“显示名称”或“显示页面”,将显示当前页面的页面名称或索引编号。

(3)在下拉框中输入页面名称或索引编号，即可跳转到相应的页面。

3. 刷新数据驱动页面

如果在创建了数据驱动页面后发生以下情况之一，则需要刷新页面：向索引图层中添加或 删除了要素；对排序字段、名称字段值进行了编辑；使用了页面定义查询功能；对索引图层的某个字段进行了编辑。单击刷新数据驱动页面按钮   之前，数据驱动页面将保留原始页面设置。单击后，将正确地反映新页面、删除的页面、新排序顺序和新名称等。

4. 添加范围指示器

当详细地图的空间位置很难确定时，利用范围指示器可为用户提供参考。范围指示器是在某数据框内显示另一数据框范围的一种方法。范围指示器是动态的，只要相关数据框(详细地图或定位器地图)的范围发生变化，范围指示器就会自动更新。数据发生旋转或投影被更改时，范围指示器也会更新。如果有必要，可以将指示器的默认红色轮廓符号更改为另一种颜色

或更改为另一种符号，还可以添加牵引线并自定义其显示。添加范围指示器的操作步骤如下：

(1)在内容列表中双击【定位器地图】数据框，打开【数据框属性】对话框，单击【范围指示

器】标签，切换到【范围指示器】选项卡。

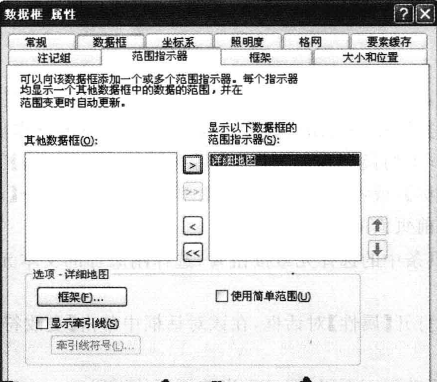

(2)在【其他数据框】列表框中选择【详细地图】,然后单击按钮>,将详细地图数据框添加到【显示以下数据框的范围指示器】列表框，如图所示。

(3)单击【框架】按钮，修改范围指示器的框架属性，同时可以添加牵引线。

(4)如果选中【使用简单范围】复选框，则会用矩形框显示数据框的范围。否则，当前索引要素的轮廓将会用做指示器。

(5)单击【确定】按钮，在图中可以看到，定位器地图数据框中高亮显示了详细地图的数据框范围。

数据驱动页面的导出

使用【导出地图】对话框可将数据驱动页面导出为PDF。 要导出数据驱动页面，必须满足

两个条件：必须启用数据驱动页面，地图文档必须位于布局视图中。其操作步骤如下：

(1)在ArcMap菜单中单击【文件】→【导出地图】,打开【导出地图】对话框。

(2)导航到要保存导出文件的位置。

(3)单击【保存类型】下拉框，选择“PDF”。

(4)在【文件名】文本框中输入导出文件的文件名，如“专题地图集”。

(5)在【选项】区域，单击【页面】标签，切换到【页面】选项卡，单击【全部】单选按钮。

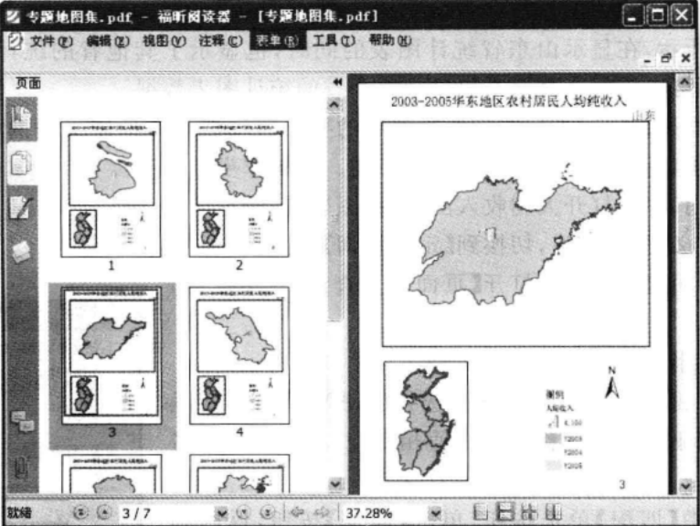

(6)单击【保存】按钮。将生成一个7页的PDF文档，如图所示。
