9.2、地图注记与掩膜—零基础入门教程

微信扫码观看完整版ArcGlobe视频课程、分析师在线答疑解惑哦~

【视频教程】
课程摘要

地图注记和掩膜是地图制作中常用的两种技术,用于增强地图的可读性和表现力。地图注记是指在地图上添加文字、标签和符号等元素,以提供地理信息和解释。地图注记可以包括地名、道路名称、地理特征、图例、比例尺等,用于标识和描述地图上的要素和属性。地图注记的设计需要考虑文字的字体、大小、颜色和位置等因素,以确保注记清晰可读,并与地图的风格和主题相匹配。地图注记的添加可以帮助读者更好地理解地图内容,提供更详细的地理信息,并指导读者在地图上进行导航和分析。掩膜是指在地图上添加遮罩层或遮挡物,以突出显示或隐藏特定区域或要素。

【详细教程】

地图注记

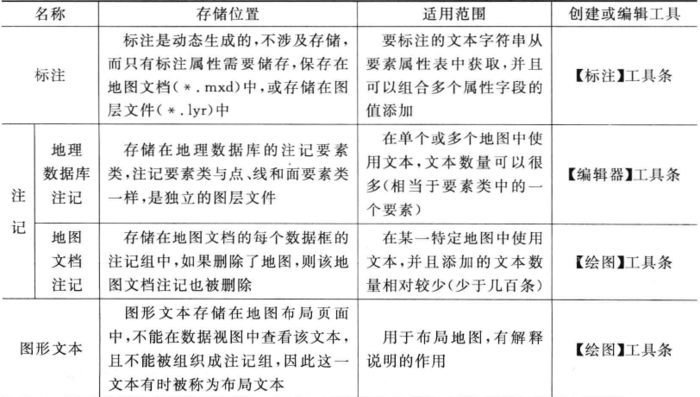

地图传达地理要素的信息,将文本添加到地图上会改善地理信息的可视化效果。不同的文本在地图中有不同的作用,如描述性文本可以放置在地图要素的附近,也可以向地图上需要注意的某个区域添加文本,或添加文本来改善地图的外观(如,添加地图标题、地图作者、日期等)。 ArcGIS提供了几种不同类型的文本:标注、地理数据库注记、地图文档注记、 图形文本等。尺寸注记是一种特殊类型的地理数据库注记。文本的添加方法与创建工具如表所示。


地图标注


1. 标注工具

1)标注工具条

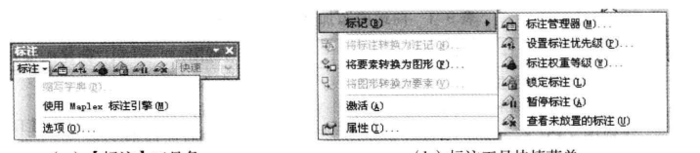

【标注】工具条中包含多个用来控制 ArcMap 中标注功能的按钮。在ArcMap主菜单中, 单击【自定义】→【工具条】→【标注】,打开【标注】工具条,或右击数据框,弹出数据框快捷菜单,指向【标记】,会出现标注工具条中的部分工具,如图所示。

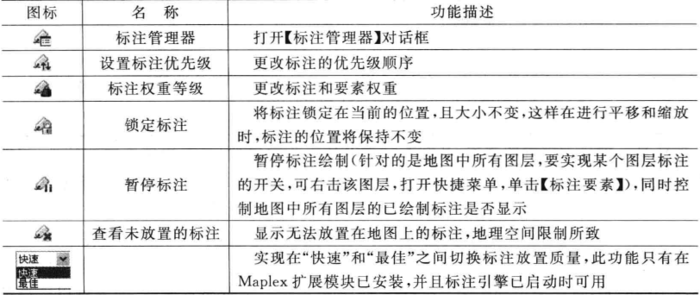

通过【标注】工具条,可访问Esri标注引擎的常规设置、标注管理器、标注优先级设置和标注权重等级设置等对话框,也可以打开Maplex标注引擎,使用其提供的放置标注的深入功能。【标注】工具条详解如表所示。



2)标注管理器

通过【标注管理器】对话框可以查看和修改地图中所有标注分类的标注属性,如指定、修改

和管理各图层的标注,无须反复访问其相应的图层属性对话框。

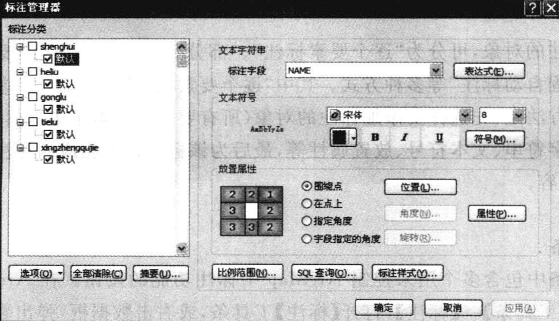

单击【标注】工具条的标注管理器按钮色,打开【标注管理器】对话框,如图所示。默认情况下,不论当前图层是否被标注,每个图层至少有一种标注分类(“默认”分类)。无法标注的图层(如,引用栅格数据的图层等)不会列出。



显示地图提示


地图提示可提供更多的信息。

(1)打开地图文档 huadong.mxd (位于“…\chp09\显示地图提示\data”)。

(2)打开xingzhengqujie图层的【图层属性】对话框,单击【显示】标签,切换到【显示】选项卡。

(3)在【显示表达式】组合框中,单击【字段】下拉框,选择“NAME” 字段,同时可单击【表达式】按钮来显示多个属性字段。

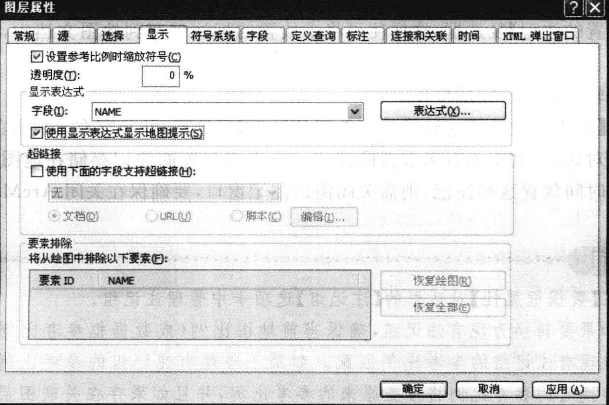

(4)选中【使用显示表达式显示地图提示】复选框,如图所示。

(5)单击【确定】按钮,使用选择要素、平移、缩放等多个工具指向任一个要素时,以一个随鼠标指针移动的黄色方框显示该要素的属性字段NAME的提示。


死胡同掩膜


为了使两条相交线的连接部分更光滑,系统默认将线符号的线端头设置为“圆形”,如果线 不相交的另一端不希望线端头是"圆形"的,使用此工具创建掩膜,显示为“平方”类型。此工具 是仅能在线的未连接端(亦称为死胡同)创建掩膜,而且仅接受线图层输入。死胡同掩膜创建的操作步骤如下:

(1)启动ArcMap, 打开地图文档xianmao.mxd(位于" … \chp09\死胡同(Cul-De-Sac)掩膜\data")。

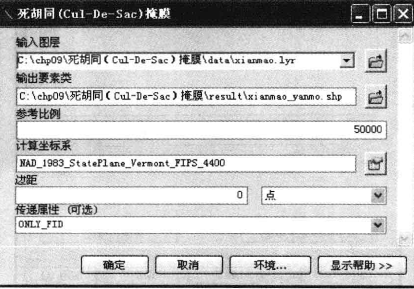

(2)启动ArcToolbox,在ArcToolbox中双击【制图工具】→【掩膜工具】→【死胡同(Cul-De-Sac)掩膜】,打开【死胡同(Cul-De-Sac)掩膜】对话框,如图所示。


(3)输入【输入图层】和【输出要素类】。

(4)在【参考比例】文本框中输入“50000”,意思是“1:50000的比例尺”。

(5)在【计算坐标系】和【边距】栏中使用 默认值。空间参考默认同数据的空间参考一致。

(6)单击【传递属性】下拉框,选择"ONLY   FID"。

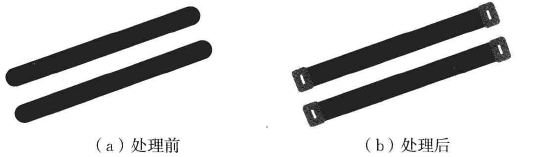

(7)单击【确定】按钮。得到图所示 处理结果,矩形是创建的掩膜,掩膜压盖住线要素。可能掩膜出现在线的下面,可在内容列表中利用【按绘制顺序列出】调整图层的顺序。



交叉图层掩膜


交叉图层掩膜工具在输入图层的交叉点处按照指定的形状和大小创建掩膜面,输入图层可以是点要素、线要素、面要素或存储在地理数据库中的注记要素类。不仅可以处理线与面之 间的交叉、线与线、点与线、点与面之间的交叉,还可以处理注记要素类与线要素、面要素、注记要素类之间的交叉。但如果其中一个输入图层是注记图层,则该参考比例将自动设置为交叉图层掩膜的参考比例,以确保掩膜计算的准确性。如果正在交叉两个注记图层,则这两个注记图层必须具有相同的参考比例。如在道路与宗地重叠的地方,使用该工具设置一定距离的掩膜,可以实现道路周围隔离带的效果。

创建交叉图层掩膜的操作步骤如下:

(1)启动ArcMap, 打开地图文档transportation.mxd(位于" … \chp09\交叉图层掩膜\data")。

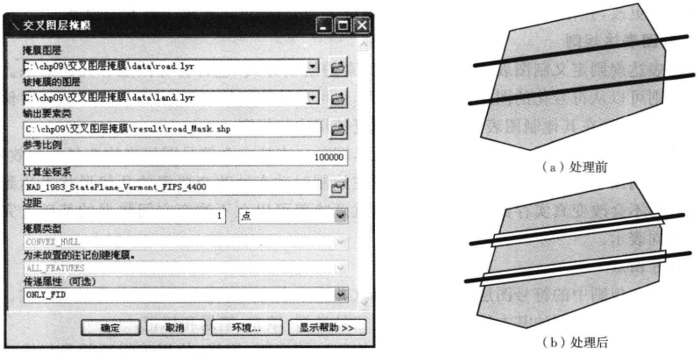

(2)在ArcToolbox中双击【制图工具】→【掩膜工具】→【交叉图层掩膜】,打开【交叉图层掩膜】对话框,如图所示。

(3)输入【掩膜图层】【被掩膜图层】、【输出要素类】参数。

(4)在【参考比例】文本框中输入地图的参考比例,如“100000”。

(5)【计算坐标系】采用默认值。

(6)将【边距】设置为“1点”。将边距调整为大于0可增强掩膜的效果。

(7)其他设置采用默认值。

(8)单击【确定】按钮。运行结果如图所示。对比处理前后效果可以看出,公路与宗地之间添加了隔离带效果。
