动画、图形和图表制作是一种用于创作和呈现动态视觉内容的技术和方法。它们可以通过使用图像、图形、动画和其他视觉元素来传达信息、展示故事和表达观点。动画制作是指使用连续的图像或图形来创造出一种运动的效果，通过在一系列图像之间快速切换，使得观众可以感受到物体的运动和变化。动画制作可以采用传统的手绘动画、计算机生成动画或混合动画等技术。图形制作是指使用图形软件或绘图工具来创建和编辑图形，包括线条、形状、颜色和纹理等元素。

创建动画

1. 创建动画工具

ArcGIS中使用【动画】工具条来创建动画。在ArcMap主菜单中图【动画】工具条 单击【自定义】→【工具条】→ 【动画】,即可打开【动画】工具条，如图所示。

【动画】工具条详解如表所示。

2. 播放动画工具

动画管理器

在【动画】工具条单击【动画 →【臣动画管理器】菜单，打开【动画管理器】对话框，单击【时间视图】标签，切换到【时间视图】选项卡，如图所示。

在【时间视图】选项卡中，可单击并拖动出现的较细垂直时间线来手动播放动画，手动播放

动画还可定位到动画中的某一特定点并显示相关数据。

3. 以动画形式呈现图层

在ArcMap中，可以创建一个更改图层属性(如透明度和可见性)的动画，所创建的动画包在"地图图层"轨迹内。创建“地图图层"轨迹的目的是为了使某些图层变得透明，以便 其他图层能够随着动画的播放而可见，或者要按顺序显示不带时间字段的数据(创建组动画)等。

1)创建图层属性的关键帧

通过ArcMap、ArcScene或ArcGlobe中的【创建动画关键帧】对话框，可以创建关键帧以生成用于改变图层属性(如透明度和可见性)的动画。具体操作步骤如下：

(1)启动ArcMap, 添加栅格数据elevation(位于" … \chp08\ 创建图层属性关键帧\data")。

(2)更改想要捕捉的图层属性。打开【效果】工具条(打开方式同打开【动画】工具条),如图所示 。

(3)单击调节透明度按钮   ，将图层elevation的透明度设置为“100%”(此时为全透明的)。

(4)在【动画】工具条中单击【动画】→【创建关键帧】,打开【创建动画关键帧】对话框，在 该对话框的【类型】下拉框中选择"地图图层";单击【源对象】下拉框，选择想要将轨迹绑定到的图层elevation;在【目标轨迹】文本框中输入“elevation animation”,然后单击【新建】按钮；可以命名关键帧，单击【创建】按钮，即可创建轨迹的第一个关键帧。

(5)接下来分别将透明度设置为“75%”、“50%”、“25%”、“0%”,重复步骤(4),分别创建另外4个关键帧。

(6)单击【关闭】按钮，然后在【动画控制器】对话框中单击播放按钮，预览动画效果。

创建图表

1. 创建不同类型的图表

ArcMap提供了多种图表类型(如条形图、直方图、条块最小值和最大值图、折线图、面积图、散点图、箱图、气泡图、极线图、饼图、散点图矩阵等),不同的图表类型便于展示特定种类的

信息。

1)创建图表的基本步骤

创建图表向导将引导完成在ArcMap中创建图表的必要步骤。部分类型的图表可以使用states. shp(位于" … \chp08\创建图表\data")作为练习数据。下面先介绍创建不同类型图表的相同步骤，不同步骤分别见后文。

(1)在ArcMap主菜单中单击【视图】→【图】→【血创建】,打开【创建图向导】对话框，如

图所示。(以下操作过程中如果从【视图】中启动创建图向导，则简称“单击【创建】”)。

(2)在【创建图向导】对话框中，单击【图类型】下拉框，选择合适的图表类型。

(3)单击【图层/表】下拉框，选择含有要绘制图表的图层或表。

(4)单击【值字段】下拉框，选择要绘成图表的数据字段。

(5)图表中的数据点在X轴方向上最初按源表中数据值的顺序排列。单击【X字段】下拉框，选择数据源的字段，则数据点的顺序将参照这个字段。例如，有一个包含经济(GDP) 字段和人口统计(population)字段的表，将其创建成条形图，如果将【值字段】设置为“GDP”,而将

【X字段】保留为默认值“<无>”,则会根据表中 GDP 的数据值顺序排列各个条，但如果将【X字段】设置为"population"字段，并将类型设置为“升序”,则图表按国家人口数升序自左至右

排列。

(6)【X标注字段】可用于指定一个不同的字段来标注图的水平轴。

(7)单击【垂直轴】与【水平轴】下拉框可用于设置标注轴的属性，如“左”、“右”、“顶部”、

"下"等。

(8)默认情况下，输入数据的值将被添加到图表的图例中。可通过取消选择【添加到图例】

复选框来禁用此设置。

(9)选中【显示标注(注记)】复选框，可查看图表中以实际值标注的各个数据点。

(10)单击【颜色】下拉框，根据要求选择"与图层匹配"、"选项板"和"自定义",设置图表的

颜色属性。

(11)【添加】下拉菜单中的【新建系列】与【新建函数】选项。

(12)单击【下一步】按钮，进入图所示对话框，通过该对话框设置图表的常规属性。

创建报表

创建报表的操作步骤如下：

(1)启动ArcMap, 打开报表数据ReportData.mxd (位于“…\chp08\创建报表\data”)。

(2)在ArcMap主菜单中单击【视图】→【报表】→【圃创建报表】。也可以先打开华东地区近几年农村居民人均纯收入表，然后从【表】窗口的【表选项】菜单中打开【报表向导】对话框，如图所示。

(3)在【报表向导】对话框中，单击【图层/表】下拉框，然后选择报表所基于的图层或表“华

东历年农村居民人均纯收入"。

(4)在【可用字段】列表框中双击想要包含在报表中的字段，则这些字段移至【报表字段】列表框中。如要求报表字段包括地区名、奇数年的数据，因此双击相应的字段。使用箭头按钮

也可以移动所选字段或所有字段，如果要仅基于所选要素或SQL查询创建报表，单击数据集

选项按钮，打开【数据集选项】对话框，可以在该对话框中进行相关的设置。

(5)在【报表字段】列表框选择字段名称，单击箭头按钮 、围排序报表字段。

(6)单击【下一步】按钮，进入图所示对话框。

(7)如果需要对报表分组，在【报表字段】列表框中双击报表字段创建分组级别。组织报表的一种方法是按共同值分组信息，记录分组更易于理解报表并发现数据的内在模式。例如，在一个包含世界主要城市的图层中，可以依据“城市所属的国家”字段分组城市。此报表不需要分组。

(8)单击【下一步】按钮，进入图所示对话框。

(9)选择要在报表中排序的字段“地区”,并按字母顺序"升序"排序。

(10)如果要在报表末尾、每页尾部或报表中每组末尾显示数值字段的汇总统计数据(如报 表字段的总和、平均值、计数、标准差、最小值和最大值等),单击【汇总选项】按钮，打开【汇总选 项】对话框，如图所示。如要在报表结尾和每页的结尾显示2001年、2005年全国农村居 民人均纯收入的平均值。单击【可用部分】下拉框，选中"报表结尾",选中Y2001、Y2005两条记录的【Avg】下的复选框。

(11)单击【确定】按钮，然后单击【下一步】按钮，进入图所示对话框。

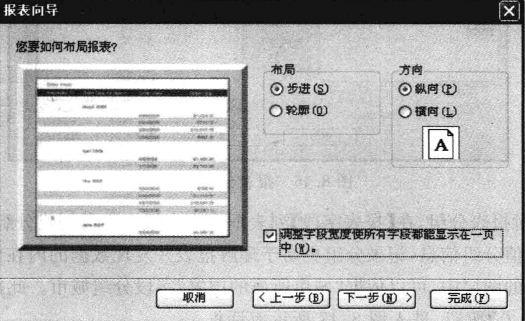

(12)选择报表的布局【步进】和方向选项【纵向】。【步进】选项仅在每个报表页面顶部显示   字段名称。【轮廓】选项在报表的每个组中都显示字段名称(此选项在分组时起作用)。【纵向】是页面的方向为纵向，【横向】是页面的方向为横向。

(13)单击【下一步】按钮，打开报表样式设置对话框，从预定义和自定义样式列表框中选择

报表样式。选择havelock(默认)样式。

(14)单击【下一步】按钮，进入报表标题设置对话框，在完成报表前，决定是否要保留默认

标题(即报表所基于的图层/表的名称)。此处默认此标题。

(15)单击选中【预览报表】单选按钮。如果选择【预览报表】,报表将在【报表查看器】中显 示，且会包含用于保存报表、添加到布局和编辑报表设计的选项。如果选择【修改报表设计】,则会在【报表设计器】中打开报表，且可以添加元素和更改报表的属性。

(16)单击【完成】按钮，进入【报表查看器】对话框，如图所示。

报表整理

报表分为若干节，每一节都表示报表中的某一特定区域，通过操作节内容和设置大小、颜 色等属性可控制报表的外观。构成报表的节分别为"报表头”、"页眉"、“组头”、"详细资料"、“组尾”、“页脚”和“报表尾”等。报表头通常包含报表标题，报表尾则包含日期和页码。

在【报表查看器】对话框中单击【编辑】按钮，进入【报表设计器】对话框，如图所示。
