4.5、空间校正—零基础入门教程

微信扫码观看完整版ArcGlobe视频课程、分析师在线答疑解惑哦~

【视频教程】
课程摘要

在一个GIS系统中,数据通常来自多个部门,其中一些数据可能会在几何上发生变形或旋转,导致不同数据源之间存在不一致性,即描述同一地理位置的数据源之间存在差异。为了解决这个问题,可以使用空间校正进行数据整合。空间校正的一个典型应用是对矢量化后的结果进行处理。空间校正和地理配准的操作方法类似,但它们的对象不同。空间校正的对象是矢量数据,而地理配准的对象是栅格数据。通过空间校正,可以将不一致的矢量数据源进行调整,使它们在同一坐标系下具有一致的空间参考。这样可以实现不同数据源之间的无缝连接和交互分析,提高数据的一致性和准确性。空间校正的方法包括基于控制点的校正和基于特征的校正。基于控制点的校正是通过选择具有已知坐标的地物作为控制点,在不同数据源中进行坐标变换,使得它们在同一坐标系下具有相同的坐标。

【详细教程】

空间校正工具条介绍


在ArcMap主菜单中,单击【自定义】→【工具条】→【空间校正】,打开【空间校正】工具条,如图所示。【空间校正】工具条上各选项及其功能如表所示。

执行空间校正的一般步骤为:

(1)启动ArcMap, 创建新地图或打开现有地图,将要编辑的数据添加到地图上。

(2)加载【空间校正】工具条。

(3)启动数据编辑。

(4)选择要用于校正的输入数据,选择空间校正方法。

(5)创建位移连接。

(6)执行校正。

(7)保存编辑内容,停止编辑会话。


空间校正的方法

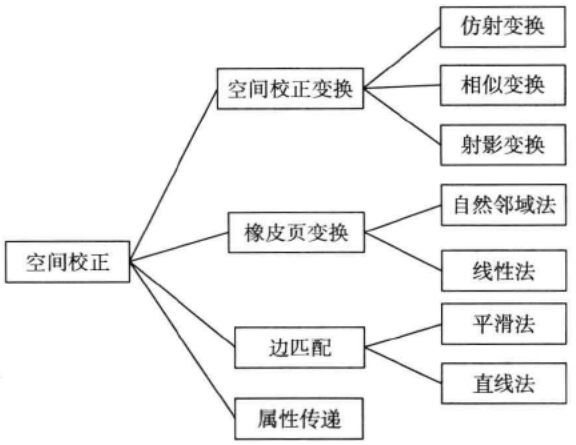

可使用的空间校正方法如图所示。空间校正变换用于在坐标系内移动、平移数据或者转换单位。如果要在坐标系之间转换数据,则应该先对数据进行投影。橡皮页变换用于纠正几何变形。边匹配是沿着某一 图层的边要素与邻接图层的要素对齐。属性传递是在图层之间复制属性。



空间校正变换

空间校正变换常用于将数据从未定义空间参考的数字化仪或扫描仪的单位转换为实际坐标。其操作步骤如下:

(1)启动ArcMap, 打开地图文档Transform.mxd(位于" . . \chp04\SpatialAdjustment\

data"),加载【空间校正】工具条。

(2)确定【编辑器】工具条处于打开状态,启动数据编辑。

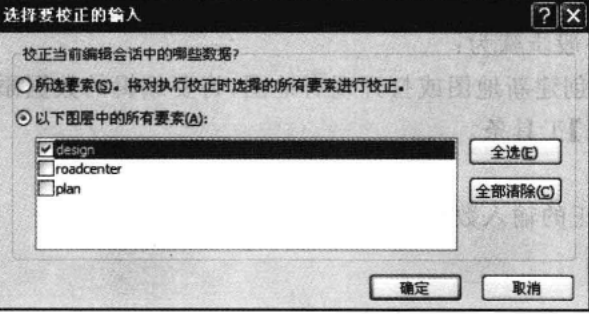

(3)在【空间校正】工具条上,单击【空间校正】→【设置校正数据】,打开【选择要校正的输入】对话框,选中【以下图层中的所有要素】单选按钮,选择要校正的数据design,如图所示。

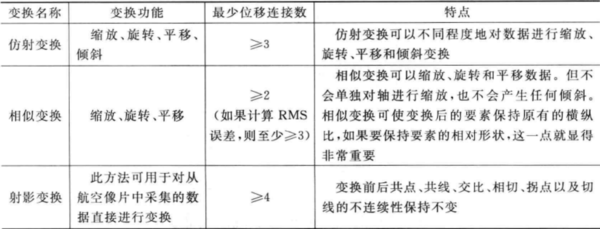

(4)单击【空间校正→【校正方法】→【变换一仿射】,选择校正方法。ArcGIS提供的3种

空间校正变换方法的功能及特点如表所示。


(5)在【编辑器】工具条上,单击【编辑器】→【捕捉】→【捕捉工具条】,打开【捕捉工具条】,选择折点捕捉,以便准确地建立校正连接。

(6)单击【空间校正】工具条上的按钮,单击被校正要素图层design上的某点,再单击基 准要素图层上的对应点,建立一个连接,即起点是被校正要素上的某点,终点是基准要素上的对应点。用同样的方法建立足够的连接,如图所示。


(7)理论上有三个连接就能作仿射变换,但实际使用中可尽量多建立几个连接,尤其是在拐点等特殊点上,而且点要均匀分布。在【空间校正】工具条上,单击按钮匣查看各个位移连接的坐标值和RMS误差,如图所示。可对残差过大的连接删除或重新设置,以提高校正效果。
