4.4、ArcScan矢量化—零基础入门教程

微信扫码观看完整版ArcGlobe视频课程、分析师在线答疑解惑哦~

【视频教程】
课程摘要

ArcScan是ArcGIS Desktop的扩展模块,提供了一套用于栅格数据矢量化的工具集。它可以将栅格影像转换为Shapefile格式或地理数据库要素类文件,并与ArcMap编辑环境完全集成。ArcScan还提供了简单的栅格编辑工具,可以在进行批量矢量化之前对栅格区域进行擦除和填充,以提高处理效率并减少后期工作量。ArcScan的矢量化方法分为交互式矢量化和自动矢量化两种。交互式矢量化方法也称为栅格追踪,适用于需要完全控制矢量化过程或仅对栅格图像的部分区域进行矢量化的情况。在交互式矢量化中,用户可以在栅格图上单击某条线上的两个点,系统会自动跟踪并矢量化这两点之间的线段,具有半自动化的功能。自动矢量化方法也称为批处理矢量化,通过执行特定命令来自动生成矢量要素。

【详细教程】

ArcScan使用前提


(1)ArcScan扩展模块必须被激活。

(2)ArcMap中添加了至少一个栅格数据层和至少一个对应的矢量数据层。

(3)栅格数据要进行二值化处理。

(4)编辑器必须启动。



ArcScan 矢量化工具

在ArcMap主菜单中单击【自定义】→【工具条】→【ArcScan】,加载【ArcScan】工具条,如

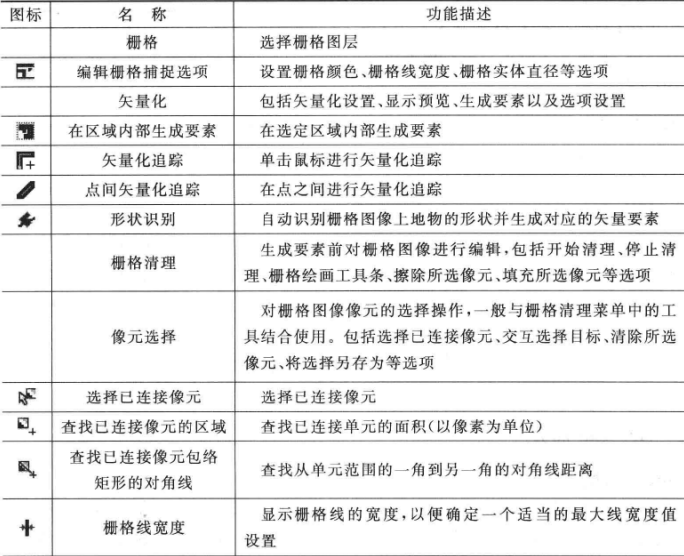

图所示。其对应的各选项功能如表所示。


下面以栅格跟踪矢量化为例来介绍使用ArcScan矢量化的步骤。其操作步骤如下:

(1)启动ArcMap, 在目录窗口右击data文件夹(位于“..\chp04\ArcScan\data”),单击【新建】→【文件地理数据库】,新建文件地理数据库,命名为ArcScanGDB。

(2)在ArcScanGDB数据库中创建线要素类BordLines和ContourLines,分别用于存储地 块边界和等高线,将ParcelScan.img图像文件和BordLines、ContourLines线要素类加载到ArcMap场景中并加载【ArcScan】工具条。

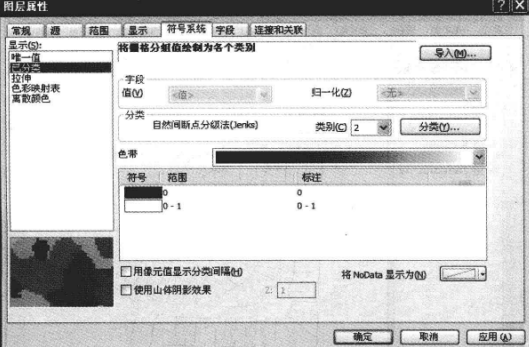

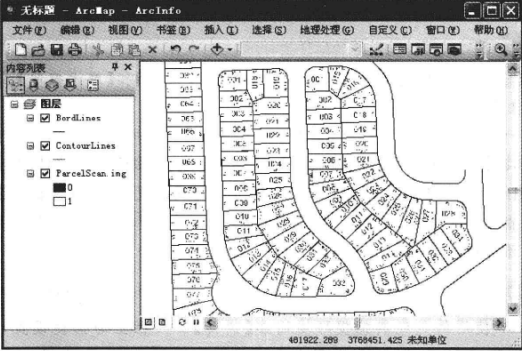

(3)在内容列表中右击ParcelScan.img,单击【 缩放至图层】显示栅格图像。再次右击ParcelScan,img,单击【属性】,打开【图层属性】对话框,单击【符号系统】标签,打开【符号系统】选项卡,设置相关参数,如图所示,对栅格图像进行二值化处理,结果如图所示。


(4)在【编辑器】工具条上,单击【编辑器】→ 【开始编辑】,选择BordLines线要素类,单击【确定】按钮,启动数据编辑并激活【ArcScan】工具条。

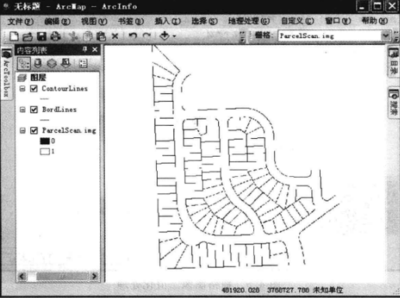

(5)在【ArcScan】工具条上,单击【栅格清理】→【开始清理】,启动栅格清理,单击【像元选择】下的【选择已连接像元】,打开【选择已连接像元】对话框,如图所示,按图设置相关参数。单击【确定】按钮, 选择图像上的文本文字。单击【栅格清理】→【擦除所选像元】,擦除多余的文字和数字标注等,结果如图所示。单击【栅格清理】→【停止清理】,停止栅格清理。
