2.1、ArcMap基础—零基础入门教程

ArcGIS 统计分析从入门到精通（视频+数据+课件）------------------------------ 点击获取

点击上方链接可以查看完整版视频教程

ArcGIS Desktop是一套完整的专业GIS应用软件，包括一系列带有用户界面的Windows桌面应用程序，如ArcMap、ArcCatalog、ArcScene、ArcGlobe、ArcToolbox和Model Builder等。这些应用程序通过可视化表达地理现象、事件及其关系，构建特定的应用程序，实现从简单到复杂的各种GIS任务，如制图、地理分析、数据编辑、数据管理、可视化和空间处理等，以解决用户的问题，提高工作效率和制定科学决策。本章旨在为初学者提供对ArcGIS桌面产品的基本了解，并掌握ArcGIS的基本操作。主要介绍ArcMap的窗口组成、弹出菜单、加载地图、查询检索等基本操作，以及ArcCatalog的窗口组成和基本操作，以及ArcToolbox的总体介绍。

ArcMap基础

1. 启动ArcMap

启动ArcMap的方式有以下几种：

(1)ArcGIS Desktop软件安装完成后，双击ArcMap桌面快捷方式图标   ，启动ArcMap

应用程序。

(2)单击Windows任务栏的【开始】→【所有程序】→【ArcGIS】→【ArcMap】,启动

ArcMap应用程序。

(3)在ArcCatalog工具栏中单击【启动ArcMap】 按钮   ，启动ArcMap应用程序。

2. 创建地图文档

可以通过以下几种方式新建地图文档。

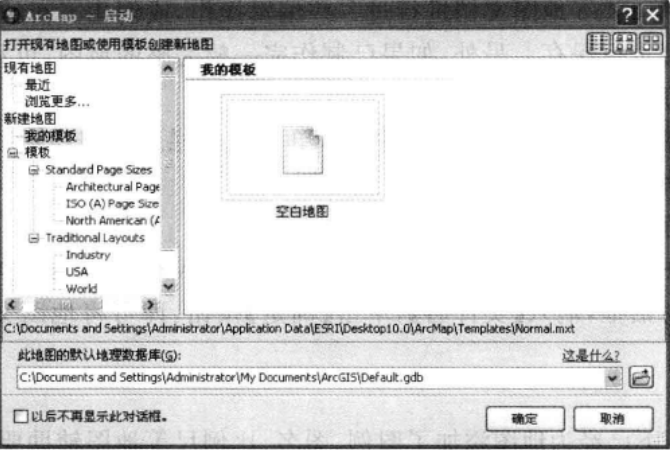

(1)启动ArcMap时，自动打开【ArcMap启动】对话框，如图所示。在【ArcMap启动】 对话框中，单击【我的模板】,在右边区域中选择【空白地图】,单击【确定】按钮，完成空白地图文 档的创建。也可以使用软件自带的模板来创建地图文档，在【模板】下根据地图文档排版布局 方式的不同又分为Standard Page Sizes和Traditional Layouts两种组织方式，其中每种组织方式中又按照布局进行组织，可根据需要选择合适的模板，也可以创建并保存自己的模板供以后使用。

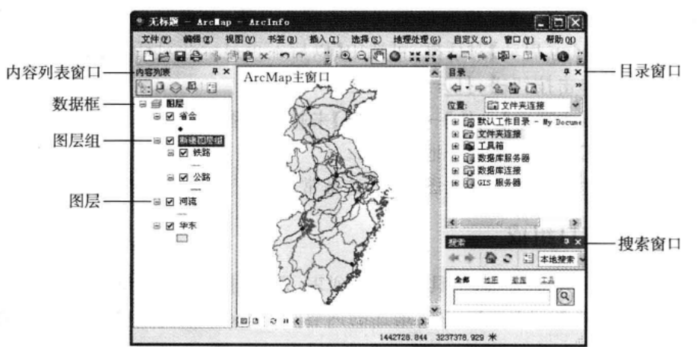

(2)在ArcMap中，单击工具栏上的按钮或者单击【文件】→【新建】,打开【新建文档】 对话框，可以创建一个新的地图文档或选择一个已有的模板，也可以通过快捷键Ctrl+N 创建或选择。创建地图文档以后，打开ArcMap主窗口，如图所示。

3. 保存地图文档

如果对打开的ArcMap地图文档进行过一些编辑操作，或创建了新的地图文档，就需要对

当前编辑的地图文档进行保存。另外，如果已制作完一幅完整的地图，可将其导出。

1)地图文档保存

如果要将编辑的内容保存在原来的文件中，单击工具栏上的按钮目或在ArcMap主菜单

中单击【文件】→【目保存】,即可保存地图文档。

2)地图文档另存为

如果需要将地图内容保存在新的地图文档中，在ArcMap主菜单中单击【文件】→【另存 为】,打开【另存为】对话框，输入【文件名】,单击【确定】按钮，即可将地图文档保存到一个新的文件中。

3)导出地图

如果在布局视图下已经为地图添加了图例、图名、比例尺等地图辅助要素，生成了一幅完整 的地图，可在ArcMap主菜单中单击【文件】→【导出地图】,打开【导出地图】对话框，将当前地图按各种图片输出。在【导出地图】对话框中选择【保存类型】后，可在【选项】区域进行对应的设置。

4. 打开地图文档

可通过以下5种方式来打开已创建的地图文档。

(1)在【ArcMap启动】对话框中，通过单击【现有地图】 → 【最近】来打开最近使用的地图文 档，也可以单击【浏览更多…】定位到地图文档所在文件夹，打开地图文档。如果不想在启动ArcMap后弹出【ArcMap启动】对话框，可选中【以后不再显示此对话框】复选框。

(2)在工具栏中单击按钮已，打开地图文档。

(3)单击ArcMap主菜单【文件】→【已打开】来打开地图文档。

(4)通过快捷键Ctrl+O来打开地图文档。

(5)双击现有的地图文档打开地图文档，这是常用的打开地图文档的方式。

ArcMap内容列表

内容列表用来显示地图文档所包含的数据框、图层、地理要素、地理要素的符号、数据源等。双击内容列表窗口的顶部空白部分，内容列表停靠在ArcMap的左边，单击按钮，内容列表窗口隐藏在ArcMap窗口的左侧，单击内容列表即可打开。

一个地图文档至少包含一个数据框，如果地图文档中包含两个或两个以上数据框，内容列 表中将依次显示所有数据框，但是只有一个数据框是当前数据框，其名称以加粗方式显示。每 个数据框由若干图层组成，图层在内容列表中显示的顺序将决定在地图显示窗口中的叠加顺 序， 一般来说，点、线和面以自上往下的顺序显示。每个图层前面有两个小方框，其中一个方框 为“十”或“一 ”号，用于设置是否展开图层，另一个小方框中标注“☑ ”号，用于设置图层是否在地图显示窗口中显示。

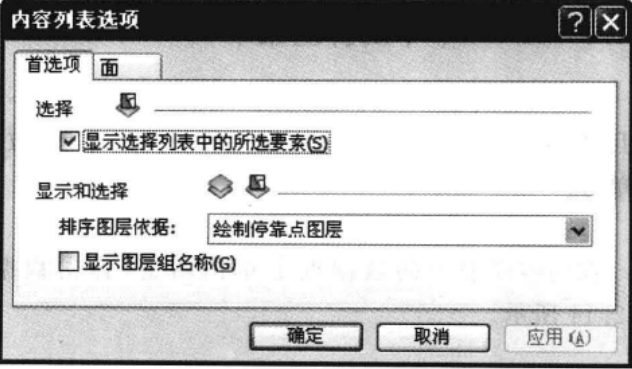

内容列表选项包括以下4种，如图所示。

(1)按绘制顺序列出按钮   ，用于表示所有图层地理要素的类型与表示方法，按照图层加

载顺序依次列出。

(2)按源列出按钮，除了表示所有图层地理要素的类型与表示方法以外，还能显示数据

的存放位置与存储格式。

(3)按可见性列出按钮，除了表示所有图层地理要素的类型与表示方法以外，还将图层按照可见与不可见进行分组列出。

(4)按选择列出按钮母，按照图层是否有要素被选中，对图层进行分组显示，同时标识当前处于选中状态的要素的数量。

ArcMap基本操作

1.加载数据

一个地图文档可以包括多个数据框， 一个数据框又可以包括不同的地图图层。地理数据 在地图中以图层的形式表现， 一个数据图层对应了一种要素类，相同类型的要素聚集在一起称 做要素类。既可以向空白地图文档中加载数据，也可以向已有地图文档中添加数据，其操作步

骤完全一样，向 ArcMap 中添加数据有以下几种方式：

(1)在ArcMap 主菜单中单击【文件】→【添加数据】→【 添加数据】,打开【添加数据】对话

框，添加数据。

(2)在【标准】工具条中单击【添加数据】→【添加数据】,添加数据。

(3)在内容列表中右击数据框，在弹出菜单中单击【φ添加数据】,添加数据。

(4)在目录窗口中定位到要添加的数据所在文件夹，拖动数据到窗口中，数据即被加载到

当前数据框中。

(5)启动ArcCatalog,在目录树窗口中定位到要添加的数据所在位置，拖动数据直接到

ArcMap 窗口中来添加数据。

1)添加本地数据

添加本地数据操作步骤如下：

(1)启动 ArcMap, 打开地图文档huadong.mxd (位于“..\chp02\添加数据\data”)。

(2)在【标准】工具条中单击【添加数据】→【φ添加数据】,打开【添加数据】对话框。

(3)单击【查找范围】下拉框，浏览到huadong文件夹。

(4)在列表框中单击选中shenghui要素类。

(5)单击【添加】按钮，shenghui数据即被加载到ArcMap中 。

2)从ArcGIS Server服务器中添加数据

下面以从ArcGIS Server中添加数据为例进行介绍，从数据库服务器上和其他GIS服务

器上添加数据与此类似。其操作步骤如下：

(1)启动ArcMap, 打开地图文档huadong.mxd (位于“…\chp02\添加数据\data”)。

(2)打开【添加数据】对话框，在【查找范围】下拉框中选择“GIS服务器”,然后在【添加数 据】对话框中间的列表框中选择"添加ArcGIS Server",单击【添加】按钮，打开【添加ArcGISServer】对话框，选中【使用GIS服务】单选按钮。

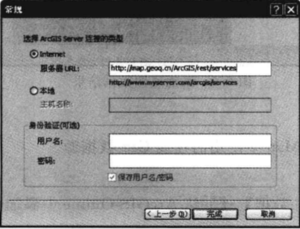

(3)单击【下一步】按钮，打开【常规】对话框，选中【Internet】单选按钮，在【服务器 URL】文本框中输入服务器地址(如 http://map.geoq.cn/ArcGIS/rest/services),如左图所示。

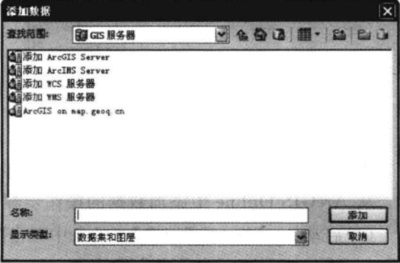

(4)单击【完成】按钮，即可添加服务器地址为 http://map.geoq.cn/ArcGIS/rest/services

的所有服务，此时【添加数据】对话框中多了一个服务器连接图标，如右图所示。

(5)在列表框中选择“ArcGIS on map.geoq. cn”,单击【添加】按钮，即在列表框中展开该

服务器上的所有服务。

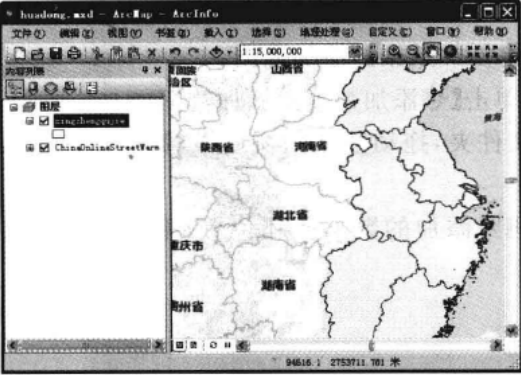

(6)在列表框中选择“ChinaOnlineStreetWarm”,单击【添加】按钮，即可添加该服务的数据，结果如图所示。

、

3)添加底图

底图图层(简称底图)是一类地图图层的集合，底图图层相对稳定，不常发生变化，其显示只需计算一次，然后便可以多次重复使用。首次以特定的地图比例访问某个区域时，会对底图图层的显示进行计算，以后再以此地图比例访问该区域时，可调出该显示，大大提升了地图绘制性能。底图是进行所有后续操作和制图的基础，为使用地理信息提供了环境和框架，可用于位置参考。

使用ArcMap 中【●新建底图图层】菜单创建本地的底图图层，此方法将在2.1.4小节中

介绍；也可以使用【少添加数据】菜单中的【器添加底图】菜单添加基于服务的底图。

添加底图操作步骤如下：

(1)启动 ArcMap, 打开地图文档 huadong.mxd (位于“…\chp02\添加数据\data”)。

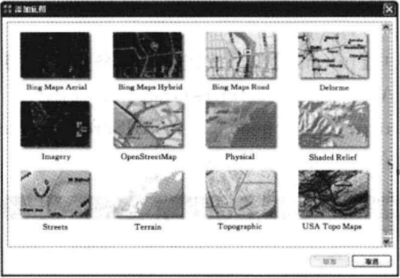

(2)在【标准】工具条中单击【   添加数据】→【器添加底图】,打开【添加底图】对话框，

如左图所示。

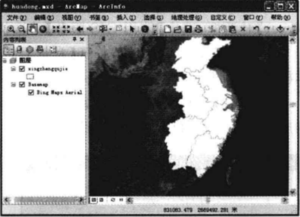

(3)在【添加底图】对话框的列表框中选择“Bing Maps Aerial”,单击【添加】按钮，添加底图

数据结果如右图所示。

4)从ArcGIS Online中添加数据

ArcGIS Online包含许多可与之连接并可在ArcMap中使用的在线GIS数据源。

从ArcGIS Online中添加数据的操作步骤如下：

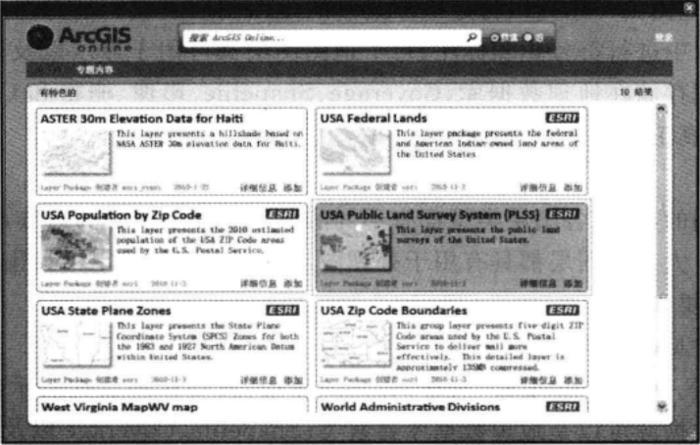

(1)启动ArcMap, 在【标准】工具条中单击【   添加数据】 → 【器从ArcGIS Online 中添加数

据】,打开【ArcGIS Online】对话框，如图所示。

(2)在该对话框中的列表框中列有数据的一些信息，在每个数据区域单击【详细信息】按 钮，即可浏览该数据的详细信息，如果该数据满足需求，可单击【添加】按钮，即可将该数据添加到地图显示窗口中。

(3)同时也可以在搜索文本框中输入数据的关键词，单击搜索按钮P, 即可在列表框中列出相关的数据，找到合适的数据添加即可。

ArcMap中图层的基本操作

ArcGIS中的地图由一系列以特定顺序绘制的地图图层组成。地图图层定义了GIS数据 集如何在地图视图中进行符号化和标注，每个地图图层都可用于显示以及处理特定的GIS 数 据集。图层会引用存储在地理数据库、Coverage、Shapefile、影像、栅格和CAD文件等数据源

中的数据，而不是真正地存储地理数据。

1)图层的类型

图层具有不同的类型，各图层类型都有不同的符号化图层内容的方法，并且具有针对相应 内容的特定操作。大多数图层都具有用于处理图层及其内容的特定工具集。例如，使用【编辑

器】工具条可操作要素图层。

以下是几种常见的图层类型：

要素图层。引用一组要素(矢量)数据的图层，其中这些数据表示点、线、面等地理实

体。要素图层的数据源可以是地理数据库要素类、Shapefile、Coverage以及CAD文件等。

栅格图层。引用栅格或图像作为其数据源的图层

服务图层。用于显示ArcGIS Server、ArcIMS、WMS 服务以及其他Web服务的图层。

地理处理图层。用于显示地理处理工具输出的图层，

底图图层。图层组的一种，可提供底图内容的高性能显示。

2)更改图层名称

默认情况下，添加进地图文档中的图层以其数据源的名字命名，也可以根据需要更改图层 的名称。在需要更改图层名称的图层上单击左键，选中图层，再次单击左键，图层名称进入可编辑状态，输入新名称即可。也可以双击图层打开【图层属性】对话框，在【常规】选项卡下【图层名称】文本框中来设置图层的名称。

3)更改图层的显示顺序

图层在内容列表中的排列顺序决定了图层在地图中的绘制顺序：内容列表中排列位置靠

上的图层在绘制时位置也会靠上，最下面的图层最先绘制。

一般来说，图层的排列顺序遵循以下原则：

(1)按照点、线、面要素类型依次由上至下排列。

(2)按照要素重要程度的高低依次由上至下排列。

(3)按照要素线划的粗细依次由下至上排列。

(4)按照要素色彩的浓淡程度依次由下至上排列。

如果需要调整图层顺序，在内容列表单击选中图层名称，按住鼠标向上或向下拖动到新位

置释放左键即可完成，但必须是在【按绘制顺序列出】的情况下。

4)图层的复制与删除

在地图文档中，同一个数据文件可以被一个数据框的多个图层引用，也可以被多个数据框 引用。在同一个数据框中复制图层可以通过右键菜单中的【复制】和【粘贴】命令完成操作，在 不同数据框中复制图层除了使用【复制】和【粘贴】命令外，也可以直接从一个数据框中拖动图层到另一个数据框下来完成。删除图层只需在该图层上单击右键，在弹出菜单中单击【×移除】。若按住 Shift 或者 Ctrl键可以选择多个图层进行操作。

5)图层的符号化

地图符号是表达空间数据的基本手段，是地图的语言单位，是可视化表达地理信息内容的 基础工具。它不仅能表示事物的空间位置、形状、质量和数量特征，而且还可以表示各事物之 间的相互关系及区域总体特征。地图符号由形状不同、大小不一、色彩有区别的图形和文字组 成，不仅具有确定客观事物的空间位置、分布特点及质量和数量特征的基本功能，而且还具有相互联系和共同表达地理环境各要素总体的特殊功能。

6)图层的坐标定义

ArcMap中图层大多是具有地理坐标系统的空间数据，创建新地图文档并加载图层时，第 一个被加载的图层的坐标系统被作为该数据框的默认坐标系统，随后被加载的图层，无论其原有的坐标系如何，只要满足坐标转换的要求，都将被自动转换为该数据框的坐标系统，但不会 影响图层所对应的数据本身的坐标系统。对于没有足够坐标信息的图层， 一般情况下由操作人员来提供坐标信息。若没有提供坐标信息，ArcMap 按默认办法处理：先判断图层的X坐标是否在-180～180,Y 坐标是否在-90～90,若判断为真，则按照大地坐标来处理；若判断

不为真，就认为是简单的平面坐标系统。若不知道所加载图层的坐标系统，可以通过【数据框属性】对话框或者【图层属性】对话框进行查阅，并根据需要进一步修改。其操作步骤如下：

(1)启动 ArcMap, 打开地图文档 huadong.mxd   ( 位 于 " … \chp02\ 图 层 的 坐 标 定

义\data")。

(2)在内容列表窗口中打开【数据框属性】对话框。

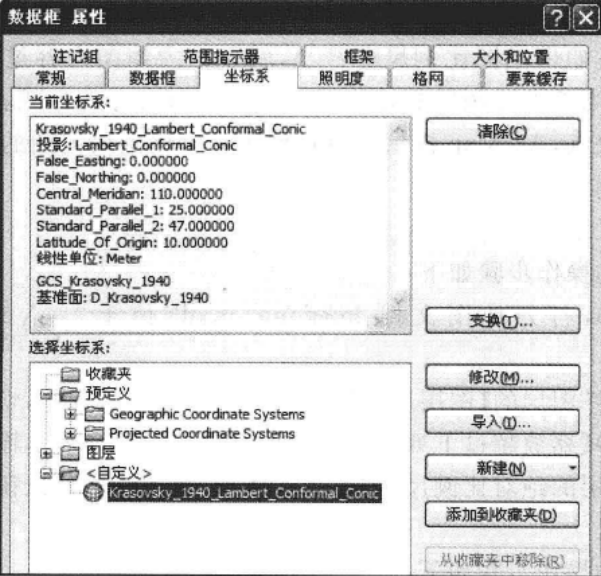

(3)单击【坐标系】标签，切换到【坐标系】选项卡。该选项卡中显示了该地图的数据框的坐 标信息，如图所示。如果要修改数据框的坐标信息，在【选择坐标系】中单击【预定义】文 件夹，下面包含了Geographic Coordinate Systems文件夹和Projected Coordinate Systems文件夹，即包含地理坐标系和投影坐标系，可以根据需要选择这两个文件夹中合适的坐标系，单击【确定】按钮，完成坐标系的设置。
