2.3、Stata制图基本操作—零基础入门教程

‍STATA 统计分析从入门到精通（视频+数据+课件）------------------------------- 点击获取

点击上方链接可以查看完整版视频教程‍

在Stata中，制图是数据可视化和分析的重要工具。通过使用Stata的命令，我们可以进行各种类型的图表制作。首先，可以使用graph命令创建基本的统计图表，如散点图、折线图、柱状图等。该命令可以根据数据的特点和需求，选择合适的图表类型，并进行相应的设置和调整。其次，可以使用twoway命令创建复杂的图表，如多个变量的散点图、线图和柱状图的组合等。该命令可以将多个图表组合在一起，以展示更多的信息和关系。此外，还可以使用graph export命令将图表导出为常见的图像格式，如PNG、JPEG和PDF等。

Stata制图基本操作

1 ．命令的语法格式

（1 ）整体命令的语法格式

graph-command(plot-command,plot-options)(plot-command,plot- options), …graph-options

其中的graph-command是用来定义图的类型的命令， plot-command   是用来定义曲线类型的命令，不同的曲线之间用括号分隔开，曲线有自 身的options选项，整个图形也有统一的options选项。

（2 ）标题与副标题的设置

设置标题的命令为： title() 。用户在括号内输入标题名即可。

副标题的设置命令为： subtitle() 。用户在括号内输入副标题名即 可。

假如我们要把一幅图的标题设置为“案例结果” ，副标题设置为“案 例2.1结果” ，则命令为：title （案例结果） subtitle （案例2.1结果）

（3 ）为坐标轴命名

为横坐标轴命名的命令为： xtitle() 。用户在括号内输入标题名即可。

为纵坐标轴命名的命令为： ytitle() 。用户在括号内输入标题名即可。

（4 ）坐标轴刻度值的设置

设置横坐标轴刻度值的命令语法为： xtick（#1（#2 ） #3 ）。

设置纵坐标轴刻度值的命令语法为： ytick（#1（#2 ） #3 ）。

其中#1代表起始刻度， #3代表结束刻度，（#2 ）代表间隔刻度。比 如ytick（ 500（ 50 ）900 ）表示纵坐标轴起始刻度为500 ，结束刻度为900 ，间隔刻度为50。

（5 ）坐标轴数值标签的设置

设置横坐标轴数值标签的命令语法为： xlabel（#1（#2 ） #3 ）。

设置纵坐标轴数值标签的命令语法为： ylabel（#1（#2 ） #3 ）。

其中#1代表起始刻度， #3代表结束刻度，（#2 ）代表间隔刻度。比 如ylabel（ 500（ 100 ）900 ）表示为Y轴添加数值标签，取值为500~900 ，间距为100。

（6 ）坐标轴样式的设置

设置横坐标轴样式的命令为： xscale() 。其中xscale（off ）表示不使 用横坐标轴。

设置纵坐标轴样式的命令为： yscale() 。其中yscale（off ）表示不使 用纵坐标轴。

（7 ）图例的设置

设置图例的命令语法为： legend（label（#   "text" ）ⅆ )。用户将图 例的代号填入“#”处，将内容写在"text" 中即可。比如legend（label（ 1

"上海" ） label（2 "深圳" ））表示将图例代号为1 的显示为上海，将图例 代号为2 的显示为深圳。用户还可以设置图例所在的位置，命令为legend（position() ），用   户只需将位置所对应时刻的数字填入括号中即可，共有12个位置可供选择（对应钟表的12个时刻），比如我们想要把图例放置在钟表3点对应 的位置，对应的命令为legend（position（3 ））。

（8 ）脚注的设置

设置脚注的命令语句为： note() 。用户将脚注内容写在括号中即 可。比如我们需要注明数据来源为公司内部数据，对应的命令为：

note   （数据来源：公司内部数据）。

（9 ）图形的保存与打开

保存图形的命令语法是： graph   save   [graphname]   filename   [,asis replace]。

graph   save为基本命令， [graphname]为图形保存的名称， filename为 保存的路径， [,asis replace]选项用来冻结图形，使其不能再被修改。

打开图形的命令的语法格式是： graph use filename 。其中filename是 文件保存的路径名称。

显示图形的命令的语法格式是： graph display   [name]   [,options] 。其 中name为图形的名称。

（10 ）图形的合并

合并图形的命令语法是： graph combine name [name...] [,options]。

2 ．菜单实现

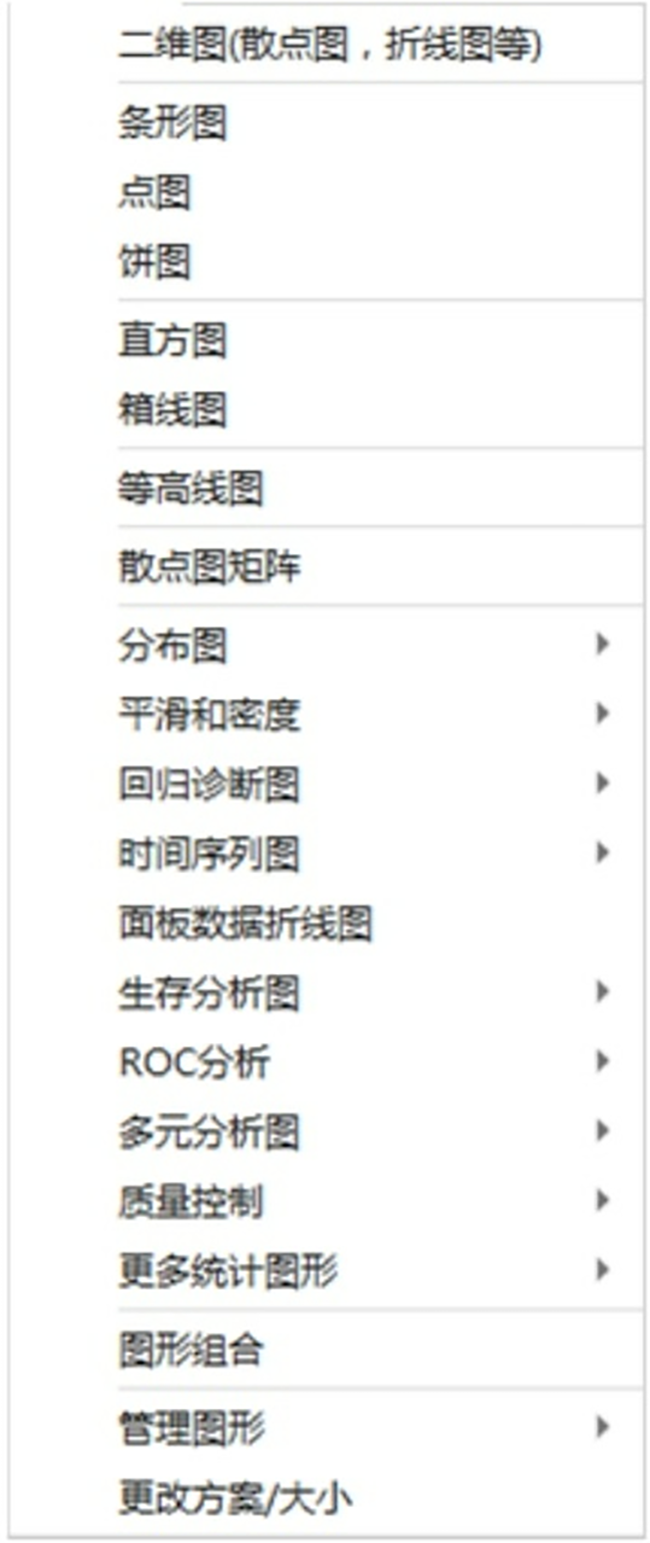

Stata 制图也可以通过菜单来实现，在菜单栏单击“ 图形” ，即可显示 出如图所示的可选项。

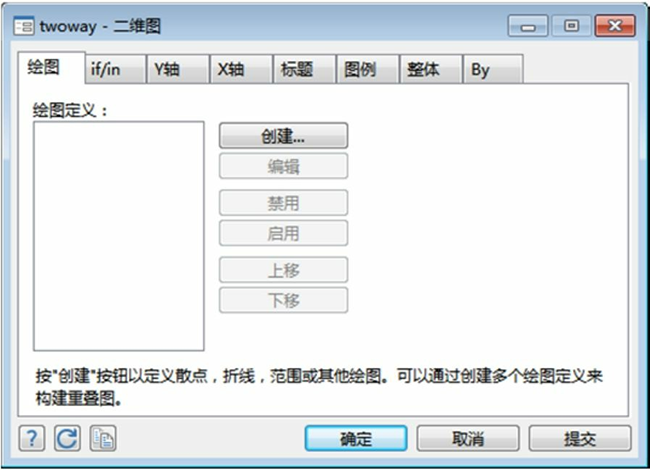

通过该菜单Stata可以实现二维图（散点图、折线图等）、条形图、点图、饼图、直方图、箱线图、等高线图、散点图矩阵、分布图、平滑和密度、回归诊断图、时间序列图、面板数据折 线图、生存分析图、 ROC分析图、多元分析、质量控制等各种图形的绘 制。比如我们单击“二维图（散点图、折线图等） ℽ ,即可出现如下图所示的对话框。

在“twoway-二维图”对话框中有7个选项卡。

（1）"绘图"选项卡供用户选择绘图类别和类型、 Y变量、 X变量，从而生成初步的图形。用户需要先单击"创建"按钮，然后在弹出的子对话框“图形1”中进行相应的设置。

（2）“if/in”选项卡供用户设置if选项和in选项，其中if选项用来设置条件表达式， in选项用来设置样本范围。

（3）“Y轴”“X轴”选项卡的功能是设置Y轴、 X轴的相关内容，包括标题、主要刻度/标签属性、次要刻度/标签属性、轴线属性、轴刻度尺属性、参考线、是否隐藏轴、是否将轴放在图形的对面位置等。

（4）“标题”选项卡用于设置与标题相关的内容，主要包括标题的设置、副标题的设置、标注的设置、注释文字的设置等。

（5）“ 图例”选项卡用于设置与图例相关的内容，主要包括显示或隐藏图例、图例的组织/外观、图例的位置等内容。

（6）“整体”选项卡用于设置与总体图形相关的内容，包括整个图形的名称、大小设置、区域属性等内容。

（7）“By”选项卡用于设置分类输出图形，用户在该选项卡中指定是否给变量的每个唯一值绘制子图，并设置子图的组织、标题、 区域、轴线等。
